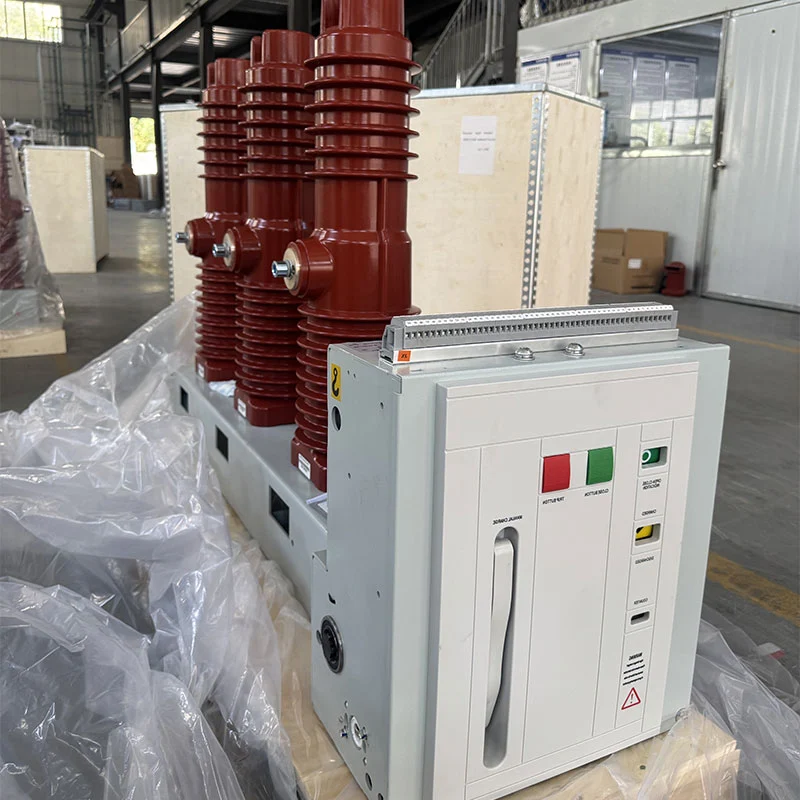

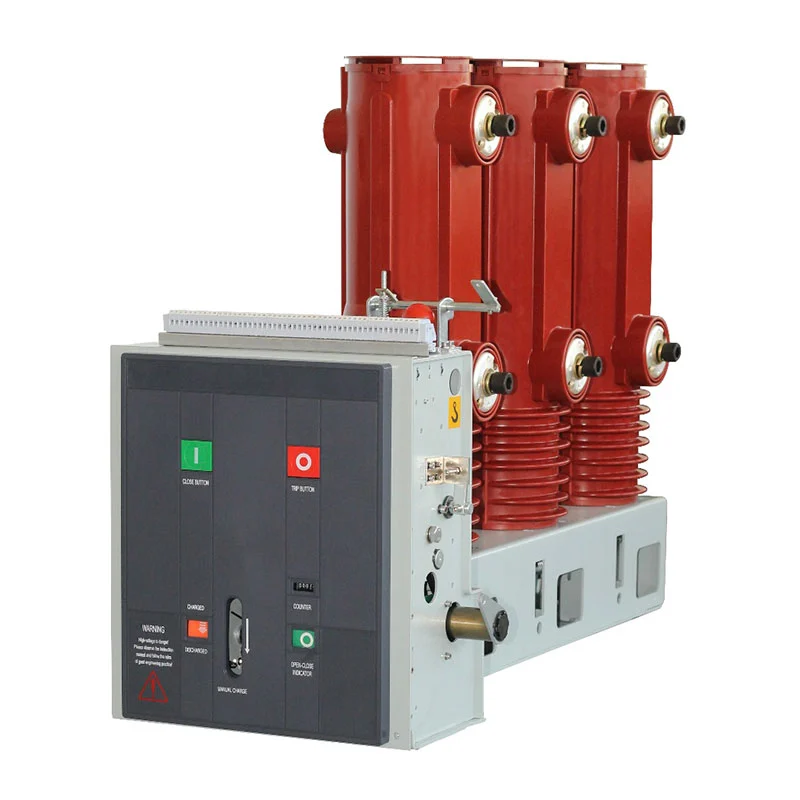

ZN85C-40.5 40.5kV انڈور ویکیوم سرکٹ بریکر

مکمل سوئچ گیئر کیبینٹ کے برعکس، یہ ZN85C-40.5 40.5kV انڈور ویکیوم سرکٹ بریکر کور پر فوکس کرتا ہے۔ پاور سرکٹ کی سوئچنگ تقریب. اس کا فکسڈ سائیڈ ماونٹڈ ڈھانچہ، ماڈیولر اسپرنگ آپریٹنگ میکانزم اور ویکیوم انٹرپشن ٹیکنالوجی 40.5kV کلاس انڈور ایپلی کیشنز بشمول سسٹمز کے لیے ایک عملی حل فراہم کرتی ہے جہاں بار بار سوئچنگ آپریشنز کی ضرورت ہوتی ہے۔

مسلسل سوئچنگ کے لیے مکینیکل ڈیزائن

ماڈیولر اسپرنگ آپریٹنگ میکانزم

آپریٹنگ میکانزم کو خاص طور پر 40.5kV ویکیوم سرکٹ بریکر کی خصوصیات کے لیے ڈیزائن کیا گیا ہے۔ یہ بریکر فریم کے اندر نصب ماڈیولر اسپرنگ میکانزم کو اپناتا ہے، جس سے مکینیکل آؤٹ پٹ خصوصیات کی اجازت ہوتی ہے۔ ویکیوم انٹرپرٹر کی آپریٹنگ ضروریات کو پورا کرنے کے لیے۔

میکانزم بریکر کے اوپری اور نچلے انتظامات کے ارد گرد ڈیزائن کیا گیا ہے اور اس کا ایک مربوط حصہ بناتا ہے۔ مجموعی ساخت. کے لیے ایک مستحکم بنیاد فراہم کرتے ہوئے یہ ترتیب مکینیکل ٹرانسمیشن کے راستے کو آسان بناتی ہے۔ اختتامی اور افتتاحی آپریشنز۔

فکسڈ سائیڈ ماونٹڈ ڈھانچہ

فکسڈ سائیڈ ماونٹڈ کنفیگریشن انڈور برقی آلات کے لیے ہے جہاں بریکر کو بطور نصب کیا جاتا ہے۔ وقف شدہ سوئچنگ جزو۔ پروجیکٹ کے ڈیزائن پر منحصر ہے، کنفیگریشنز جیسے دائیں آؤٹ گوئنگ لائن، ٹاپ آنے والے اور سرایت شدہ انتظامات کو منتخب کیا جا سکتا ہے۔

مکمل واپس لینے کے قابل سوئچ گیئر کیبنٹ کے مقابلے میں، یہ ڈھانچہ پروجیکٹ ڈیزائنر کو توجہ مرکوز کرنے کی اجازت دیتا ہے مخصوص کے مطابق مطلوبہ بنیادی اور ثانوی برقی آلات کے ساتھ بریکر کو مربوط کرنا نظام کی ترتیب.

توانائی کا ذخیرہ اور آپریٹنگ عمل

بہار توانائی ذخیرہ

اختتامی توانائی کو میکانکی طور پر موسم بہار کے طریقہ کار میں ذخیرہ کیا جاتا ہے۔ توانائی کا ذخیرہ موٹر کے ذریعے مکمل کیا جا سکتا ہے۔ یا دستی طور پر انرجی اسٹوریج ہینڈل کے ساتھ۔ موٹرائزڈ آپریشن کے دوران، ٹرانسمیشن گیئر سسٹم چلاتا ہے۔ انرجی سٹوریج شافٹ اور اختتامی موسم بہار کو اس وقت تک تناؤ دیتا ہے جب تک کہ ذخیرہ شدہ توانائی کی مخصوص پوزیشن تک نہ پہنچ جائے۔

توانائی کا ذخیرہ مکمل ہونے کے بعد، برقرار رکھنے کا طریقہ کار بہار کو پوزیشن میں رکھتا ہے اور توانائی کا ذخیرہ رکھتا ہے۔ اشارے متعلقہ حیثیت میں تبدیلیاں۔ معاون سوئچ موٹر پاور سپلائی کو بھی منقطع کر دیتا ہے جب ذخیرہ شدہ توانائی کی پوزیشن تک پہنچ گئی ہے، بریکر کو بند کرنے کی کمانڈ کے لیے تیار چھوڑ کر۔

آپریشن بند کرنا

بند کرنے کا عمل دستی طور پر بند کرنے والے بٹن کے ذریعے یا برقی طور پر کنٹرول کے ذریعے شروع کیا جا سکتا ہے۔ سرکٹ جب بند ہونے والا برقی مقناطیس کام کرتا ہے، ذخیرہ شدہ موسم بہار کی توانائی کیم اور کے ذریعے جاری کی جاتی ہے۔ ٹرانسمیشن میکانزم.

کنیکٹنگ میکانزم پھر موصل آپریٹنگ راڈ کو چلاتا ہے اور بند ہونے والی پوزیشن کی طرف بڑھتا ہے رابطے کے موسم بہار کو کمپریس کرنا۔ اختتامی اسٹروک مکمل ہونے کے بعد، برقرار رکھنے کا طریقہ کار بند کو برقرار رکھتا ہے۔ پوزیشن اور معاون سوئچ اس کے مطابق بدلتے ہیں۔

افتتاحی آپریشن

کھولنے کو دستی طور پر یا برقی افتتاحی کمانڈ کے ذریعے شروع کیا جا سکتا ہے۔ افتتاحی رہائی کا طریقہ کار کھولتا ہے۔ ریٹینر کو بند کرنا، رابطہ کی ذخیرہ شدہ توانائی اور بریکنگ اسپرنگس کو ویکیوم انٹرپرٹر کو الگ کرنے کی اجازت دیتا ہے رابطے

افتتاحی تحریک کے آخری مرحلے کے دوران، ہائیڈرولک بفر بقیہ مکینیکل توانائی کو جذب کرتا ہے اور علیحدگی کی پوزیشن کو کنٹرول کرتا ہے۔ یہ مربوط میکانزم ایک کنٹرول شدہ افتتاحی عمل کو برقرار رکھنے میں مدد کرتا ہے۔

الیکٹریکل کنٹرول کنفیگریشن

کنڈلی کو بند کرنا اور کھولنا

بریکر کو پروجیکٹ کی ضروریات کے مطابق AC یا DC آپریٹنگ پاور کے ساتھ ترتیب دیا جا سکتا ہے۔ فراہم کردہ کنفیگریشن میں AC110/220V اور DC110/220V کنڈلیوں کو بند کرنے اور کھولنے کے اختیارات شامل ہیں، لچک فراہم کرتے ہیں مختلف سب سٹیشن اور صنعتی کنٹرول سسٹم کے لیے۔

بند ہونے والی کوائل کی ریٹیڈ پاور 288W ہے، جبکہ اوپننگ کوائل بھی 288W پر بتائی گئی ہے۔ نارمل آپریٹنگ وولٹیج کی حد بند ہونے والی کوائل کے لیے ریٹیڈ وولٹیج کا 85%–110% اور اوپننگ کوائل کے لیے ریٹیڈ وولٹیج کا 65%–120% ہے۔

توانائی ذخیرہ کرنے والی موٹر

توانائی ذخیرہ کرنے والی موٹر اگلے بند ہونے والے آپریشن کے لیے خودکار تیاری فراہم کرتی ہے۔ فراہم کردہ ZYJ220 کنفیگریشن 90W کی ریٹیڈ ان پٹ پاور کے ساتھ DC220V پاور استعمال کرتی ہے۔ درجہ بند آپریٹنگ وولٹیج پر، توانائی کا ذخیرہ وقت 15 سیکنڈ سے زیادہ نہیں کے طور پر بیان کیا گیا ہے۔

یہ انتظام بریکر کو بغیر ضرورت کے آپریشن کے بعد اپنی ذخیرہ شدہ توانائی کی حالت کو بحال کرنے کی اجازت دیتا ہے۔ مسلسل دستی مداخلت.

40.5kV ایپلی کیشنز کے لیے ویکیوم رکاوٹ

ویکیوم آرک بجھانے والی ٹیکنالوجی

ویکیوم انٹرپرٹر افتتاحی آپریشن کے دوران برقی سرکٹ میں خلل ڈالنے کا ذمہ دار ہے۔ جب رابطے الگ ہوتے ہیں، رکاوٹ کا عمل ویکیوم انٹرپرٹر کے اندر ہوتا ہے بجائے کہ ایک میں ہوا سے موصل سوئچنگ چیمبر۔

ویکیوم رکاوٹ اور بہار سے چلنے والی مکینیکل ٹرانسمیشن کا امتزاج بریکر کو اس کے لیے موزوں بناتا ہے۔ انڈور میڈیم وولٹیج ایپلی کیشنز جہاں قابل اعتماد سوئچنگ کارکردگی اور بار بار آپریشن کی ضرورت ہوتی ہے۔

بار بار آپریشن کے لیے موزوں ہے۔

ZN85C-40.5 سیریز کا اصل ڈیزائن ان ایپلی کیشنز پر غور کرتا ہے جن کو بار بار سوئچنگ کی ضرورت ہوتی ہے۔ اس کا آپریشن میکانزم 40.5kV ویکیوم انٹرپرٹر کی خصوصیات سے مماثل ہے، جبکہ موٹرائزڈ انرجی اسٹوریج سسٹم بار بار دستی چارجنگ کی ضرورت کو کم کرتا ہے۔

یہ سامان صنعتی سہولیات، سب سٹیشنز اور پاور پلانٹس کے لیے موزوں بناتا ہے جہاں سوئچنگ آپریشنز ہوتے ہیں۔ عام برقی نظام کے انتظام کا حصہ بنائیں۔

عام درخواست کے علاقے

پاور پلانٹس

بریکر کو بجلی کی پیداوار میں انڈور پاور ڈسٹری بیوشن اور برقی کنٹرول سسٹم میں شامل کیا جا سکتا ہے۔ سہولیات، جہاں قابل اعتماد سوئچنگ اور برقی سرکٹس کی حفاظت کی ضرورت ہے۔

سب سٹیشنز

سب سٹیشنوں میں، فکسڈ انڈور کنفیگریشن کو متعلقہ ہائی وولٹیج الیکٹریکل میں ضم کیا جا سکتا ہے۔ بنیادی سرکٹ انتظامات، کنٹرول اسکیم اور تحفظ کی ضروریات کے مطابق نظام۔

صنعتی اور کان کنی کے ادارے

کافی بجلی کے بوجھ کے ساتھ صنعتی اور کان کنی کی سہولیات کے لیے، بریکر سوئچنگ اور انڈور پاور ڈسٹری بیوشن سسٹم میں تحفظ کا کام کرتا ہے اور ان ایپلی کیشنز کے لیے موزوں ہے جن کی باقاعدہ ضرورت ہوتی ہے۔ سوئچنگ آپریشنز.

ریموٹ کنٹرول کے ساتھ برقی نظام

چونکہ بند ہونے اور کھولنے کے کاموں کو برقی طور پر کنٹرول کیا جا سکتا ہے، اس لیے بریکر کو ایک کے ساتھ مربوط کیا جا سکتا ہے۔ پروجیکٹ کے ڈیزائن کے مطابق مقامی یا ریموٹ آپریشن کے لیے مناسب ثانوی کنٹرول سسٹم۔

مین ٹیکنیکل کنفیگریشن

آپریٹنگ ماحول

انڈور سروس کی شرائط

یہ سامان انڈور انسٹالیشن کے لیے ہے اور اسے ہائی وولٹیج کے لیے موزوں ماحول میں استعمال کیا جانا چاہیے۔ بجلی کا سامان حتمی پروجیکٹ کو محیط درجہ حرارت، نمی، اونچائی، وینٹیلیشن اور پر غور کرنا چاہیے۔ دیگر ماحولیاتی حالات جب مکمل برقی ترتیب کا تعین کرتے ہیں۔

تنصیب کے تقاضے

بریکر کو کسی ایسی جگہ پر نصب کیا جانا چاہیے جس میں شدید کمپن، اثر یا سنکنرن ماحولیاتی حالات نہ ہوں۔ تنصیب کے انتظام کو آلات کے ارد گرد آپریٹنگ اور دیکھ بھال کی کافی جگہ کو بھی یقینی بنانا چاہئے۔ بریکر اور متعلقہ برقی اجزاء کی مطلوبہ مکینیکل سیدھ کو برقرار رکھیں۔

معیارات اور کوالٹی اشورینس

مینوفیکچرنگ مینجمنٹ

Zhejiang Usune Electric Co., Ltd ایک مربوط انتظامی نظام کا اطلاق کرتا ہے جس میں مصنوعات کے معیار، ماحولیاتی انتظام اور پیشہ ورانہ صحت اور حفاظت۔ کمپنی ISO 9001، ISO 14001 اور ISO 45001 سرٹیفیکیشن رکھتی ہے، اسمبلی اور معائنہ کے ذریعے اجزاء کے انتخاب سے کنٹرول شدہ مینوفیکچرنگ کے عمل کی حمایت کرنا۔

IEC، GB اور CE تعمیل

مصنوعات کو قابل اطلاق IEC اور GB معیارات کے مطابق تیار کیا گیا ہے، برقی پیرامیٹرز اور کنفیگریشنز کے ساتھ مخصوص منصوبے کی ضروریات کے مطابق مقرر کیا جاتا ہے. سی ای سرٹیفیکیشن قابل اطلاق کے لیے بھی دستیاب ہے۔ مصنوعات کی ترتیب، بین الاقوامی منصوبوں کے لیے اضافی دستاویزات کی معاونت فراہم کرنا۔

انجینئرنگ پروجیکٹ کا حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ZN85C-40.5 40.5kV انڈور ویکیوم سرکٹ بریکر کا حوالہ Cas-space راکٹ لانچ پروجیکٹ میں دیا گیا ہے، Usune کے ہائی وولٹیج برقی آلات کے لیے ایک عملی انجینئرنگ ایپلی کیشن کی مثال فراہم کرنا صنعتی ماحول.

مصنوعات کا موازنہ

سرکٹ بریکر بمقابلہ مکمل سوئچ گیئر

ZN85C-40.5 40.5kV انڈور ویکیوم سرکٹ بریکر بنیادی طور پر سوئچنگ اور تحفظ کا جزو ہے، جبکہ ایک مکمل واپس لینے کے قابل سوئچ گیئر پینل بریکر کو بس بارز، کیبل کمپارٹمنٹس، کنٹرول آلات کے ساتھ مربوط کرتا ہے، حفاظتی آلات اور کابینہ کے دیگر اجزاء۔ لہذا، بریکر اس وقت زیادہ موزوں ہوتا ہے جب پراجیکٹ کو ایک کی ضرورت ہو۔ ایک بڑے برقی نظام میں انضمام کے لیے وقف کردہ 40.5kV سوئچنگ ڈیوائس۔

Usune پروجیکٹ سپورٹ

الیکٹریکل ڈرائنگ کی بنیاد پر ترتیب

Usune گاہک کے سنگل لائن ڈایاگرام، ریٹیڈ وولٹیج کے مطابق مناسب ترتیب کا تعین کر سکتا ہے، کنٹرول پاور، تنصیب کا انتظام اور آپریٹنگ ضروریات. یہ نقطہ نظر اس بات کو یقینی بنانے میں مدد کرتا ہے کہ منتخب کیا گیا ہے۔ بریکر ارد گرد کے بنیادی اور ثانوی برقی آلات کے ساتھ مطابقت رکھتا ہے۔

حسب ضرورت الیکٹریکل پیرامیٹرز

خصوصی کنٹرول وولٹیجز، تنصیب کے انتظامات یا آپریٹنگ ضروریات کے ساتھ منصوبوں کے لیے، تکنیکی پیداوار سے پہلے ترتیب پر تبادلہ خیال کیا جاسکتا ہے۔ یہ ZN85C-40.5 40.5kV انڈور ویکیوم سرکٹ بریکر کو اجازت دیتا ہے ایک مقررہ معیاری ترتیب پر انحصار کرنے کے بجائے حقیقی برقی نظام کے مطابق ڈھال لیا جائے۔

اکثر پوچھے گئے سوالات

اس کی مصنوعات کی بنیادی درخواست کیا ہے؟

یہ ایک انڈور 40.5kV ویکیوم سرکٹ بریکر ہے جو پاور پلانٹس میں برقی کنٹرول اور تحفظ کے لیے ڈیزائن کیا گیا ہے، سب اسٹیشنز، صنعتی سہولیات اور کان کنی کے ادارے۔

کیا بریکر طے شدہ ہے یا واپس لینے کے قابل ہے؟

ZN85C-40.5 ایک فکسڈ سائیڈ ماونٹڈ کنفیگریشن کا استعمال کرتا ہے، نہ کہ نکالنے کے قابل ٹرالی ڈھانچے کے۔

کیا اسے دستی طور پر چلایا جا سکتا ہے؟

جی ہاں موسم بہار کا طریقہ کار دستی توانائی ذخیرہ کرنے اور دستی آپریشن کی حمایت کرتا ہے، جبکہ برقی آپریشن بھی ہے۔ دستیاب

کون سے کنٹرول وولٹیج دستیاب ہیں؟

بند ہونے اور کھولنے والی کنڈلیوں کو پروجیکٹ کی ضروریات کے مطابق AC110/220V یا DC110/220V کے لیے ترتیب دیا جا سکتا ہے۔

توانائی ذخیرہ کرنے کے عمل میں کتنا وقت لگتا ہے؟

ZYJ220 موٹر کنفیگریشن کا مخصوص توانائی ذخیرہ کرنے کا وقت ریٹیڈ وولٹیج پر ≤15 سیکنڈ ہے۔

کیا یہ بار بار سوئچنگ کے لیے موزوں ہے؟

جی ہاں پروڈکٹ کو ان ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جن کو بار بار آپریشن کی ضرورت ہوتی ہے، قابل اطلاق آپریٹنگ کے تابع ہے۔ حالات اور تکنیکی ترتیب۔

کیا Usune بریکر کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Usune پراجیکٹ ڈرائنگ، برقی پیرامیٹرز، کنٹرول کی ضروریات اور کے مطابق مصنوعات کو ترتیب دے سکتا ہے۔ تنصیب کے حالات.
