Hv انڈور ویکیوم سرکٹ بریکر

HV انڈور ویکیوم سرکٹ بریکر ایک انڈور ہائی وولٹیج تھری پوزیشن والا ویکیوم سرکٹ بریکر ہے، جس کی پوزیشن "محفوظ، قابل اعتماد، موثر، دیکھ بھال سے پاک، اور تمام حالات کے مطابق موافقت پذیر۔" یہ 3.6-12kV پاور کے لیے موزوں ہے۔ سسٹمز، روایتی سرکٹ بریکرز کے درد کے مقامات کو حل کرنے اور پاور کے لیے بنیادی تحفظ کے یونٹ کے طور پر کام کرتے ہیں۔ گرڈ اور صنعتی سامان.

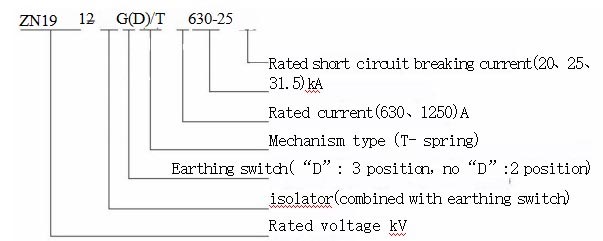

آئٹم کوڈ اور معنی

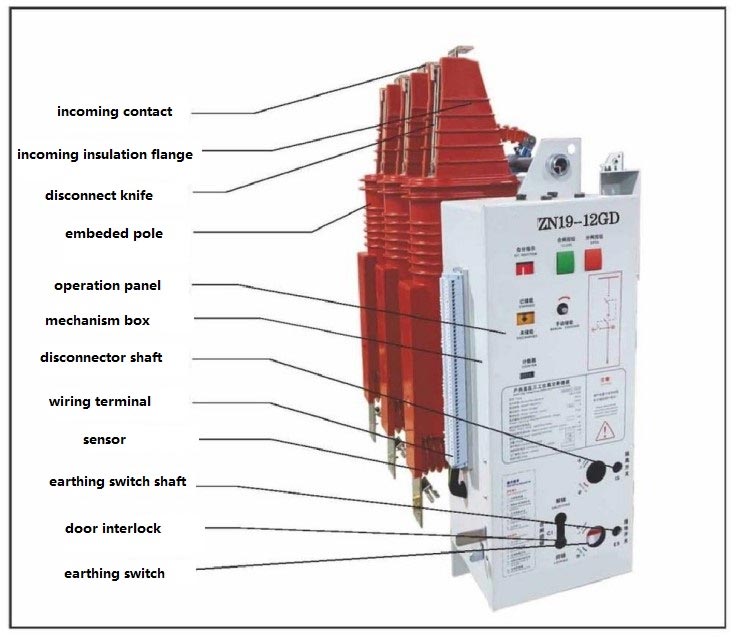

نوٹ: اگر کوئی گراؤنڈنگ سوئچ نہیں ہے تو، گراؤنڈنگ آپریشن شافٹ ایک انٹر لاکنگ شافٹ کے طور پر کام کرتا ہے، اور طول و عرض غیر تبدیل شدہ رہیں.

بنیادی فوائد

1. اعلیٰ الیکٹرو مکینیکل کارکردگی اور لمبی عمر

مستحکم مکینیکل ڈھانچہ اور بہترین برقی کارکردگی۔ مکینیکل عمر 3000 سائیکلوں تک پہنچ جاتی ہے۔ منقطع سوئچز، سرکٹ بریکرز کے لیے 10000 سائیکل، اور گراؤنڈنگ سوئچز کے لیے 3000 سائیکل۔ مرکزی سرکٹ سالڈ اسٹیٹ ایمبیڈڈ پولز کا استعمال کرتا ہے، ماحولیاتی موافقت اور موصلیت کی وشوسنییتا کو بہتر بنانا، حاصل کرنا بحالی سے پاک آپریشن اور بحالی کے اخراجات کو کم کرنا۔

2. ماڈیولر ڈیزائن اور آسان آپریشن

ماڈیولر فریم ایک چھوٹے سے ڈیزائن کو حاصل کرتے ہوئے متعدد بنیادی اجزاء کو مربوط کرتا ہے۔ آپریٹنگ میکانزم کر سکتے ہیں دستی آپریشن، AC/DC انرجی اسٹوریج، اور ریموٹ کنٹرول کو آزادانہ طور پر تبدیل اور برقرار رکھا جائے، مختلف آپریشنل ضروریات کے مطابق ڈھالنا اور کارکردگی کو بہتر بنانا۔

3. غلط آپریشن کو روکنے کے لیے متعدد تحفظات

HV انڈور ویکیوم سرکٹ بریکر جامع الیکٹرو مکینیکل انٹر لاکنگ آلات سے لیس ہے۔ دی منقطع ہونے کے بعد ٹرپ کرنے کے بعد نظر آنے والا وقفہ ہوتا ہے، کابینہ کا دروازہ گراؤنڈنگ سوئچ کے ساتھ آپس میں بند ہوتا ہے، اور آؤٹ گوئنگ لائن ایک کنٹیکٹ لیس لائیو لائن انڈیکیٹر سینسر سے لیس ہے، جو جامع طور پر آپریشنل کو یقینی بناتی ہے اور سامان کی حفاظت.

4. ورسٹائل ایپلی کیشنز

یہ کابینہ کی مختلف اقسام کے مطابق ہوتا ہے اور اسے آگے اور ریورس دونوں سمتوں میں نصب کیا جا سکتا ہے۔ مختلف کے لیے موزوں بوجھ، یہ خاص طور پر ایسے منظرناموں کے لیے موزوں ہے جن میں بار بار آپریشن اور ایک سے زیادہ شارٹ سرکٹ کرنٹ شامل ہوتا ہے۔ رکاوٹیں، بجلی کی تقسیم کی مختلف ضروریات کو پورا کرنا۔

بنیادی تکنیکی پیرامیٹرز

حقیقی دنیا کی درخواست کا کیس

مشرقی چین میں ایک درمیانے درجے کے صنعتی اور کان کنی کے ادارے کا کیس اسٹڈی اس بات کی تصدیق کرتا ہے کہ مصنوعات کی عملی قدر: انٹرپرائز کا 10kV پاور ڈسٹری بیوشن سسٹم اصل میں روایتی آئل سرکٹ بریکر استعمال کرتا تھا، جس کا سامنا کرنا پڑا زیادہ نقصانات، پیچیدہ دیکھ بھال، اور ناکامی کی اعلی شرح (8%) سے۔ HV کے ساتھ ناقص سرکٹ کو تبدیل کرنے کے بعد 2023 میں انڈور ویکیوم سرکٹ بریکر، دیکھ بھال سے پاک آپریشن حاصل کیا گیا، سالانہ دیکھ بھال میں 30,000 RMB کی بچت اخراجات، توانائی کی کھپت میں 68 فیصد کمی، ناکامی کی شرح کو 1 فیصد سے کم کرنا، اور 18 کے لیے مستحکم آپریشن کو یقینی بنانا ناکامی کے بغیر مہینے. یہ مصنوعات کی قدر کو "لاگت میں کمی، کارکردگی میں بہتری، اور حفاظت"، ایک سپلائر کے طور پر Usune کی پیشہ ورانہ صلاحیتوں کو ظاہر کرتا ہے۔

مصنوعات کے استعمال اور دیکھ بھال کی ہدایات

1. قابل اطلاق آپریٹنگ شرائط

HV انڈور ویکیوم سرکٹ بریکر ان ڈور ماحول کے لیے موزوں ہے جس کی اونچائی ≤1000m، زلزلہ کی شدت ≤8 ہے ڈگری، اور کوئی دھماکہ خیز سنکنرن یا شدید کمپن نہیں، روزانہ اوسط نمی <95% اور ماہانہ اوسط کے ساتھ نمی <90% 1000m سے زیادہ اونچائی کے لیے، انتخاب کے دوران پیشہ ورانہ حسابات کی ضرورت ہوتی ہے۔

2. آپریٹنگ طریقہ کار

دستی اور الیکٹرک آپریشن کو سپورٹ کرتا ہے: دستی آپریشن کے لیے توانائی کے لیے ایک وقف شدہ انرجی اسٹوریج ہینڈل کی ضرورت ہوتی ہے۔ سرکٹ بریکر کو بند کرنے اور کھولنے سے پہلے اسٹوریج؛ الیکٹرک آپریشن کو سیکنڈری پاور سے کنکشن کی ضرورت ہوتی ہے۔ سپلائی، انرجی اسٹوریج، اور کنٹرول بٹن کے ذریعے آپریشن۔ الگ تھلگ سوئچ گھڑی کی سمت کھلتا ہے اور بند ہو جاتا ہے۔ مخالف گھڑی کی سمت کیبنٹ کا دروازہ اور گراؤنڈنگ سوئچ حفاظت کے لیے آپس میں جڑے ہوئے ہیں۔

3. بحالی کی ضروریات

پورا یونٹ دیکھ بھال سے پاک ہے۔ ویکیوم انٹرپرٹر کا معائنہ صرف اس صورت میں کیا جانا چاہئے جب بیرونی نقصان ہو۔ مشتبہ آپریٹنگ میکانزم کو باقاعدہ معائنہ کی ضرورت ہوتی ہے، اور بیرونی حصے کو 5 سال کے بعد صاف کیا جانا چاہیے۔ آپریشن یا بحالی کے بعد. دیکھ بھال اہل افراد کے ذریعہ انجام دی جانی چاہئے۔ معاون بجلی کی فراہمی سب سے پہلے منقطع ہونا چاہئے.

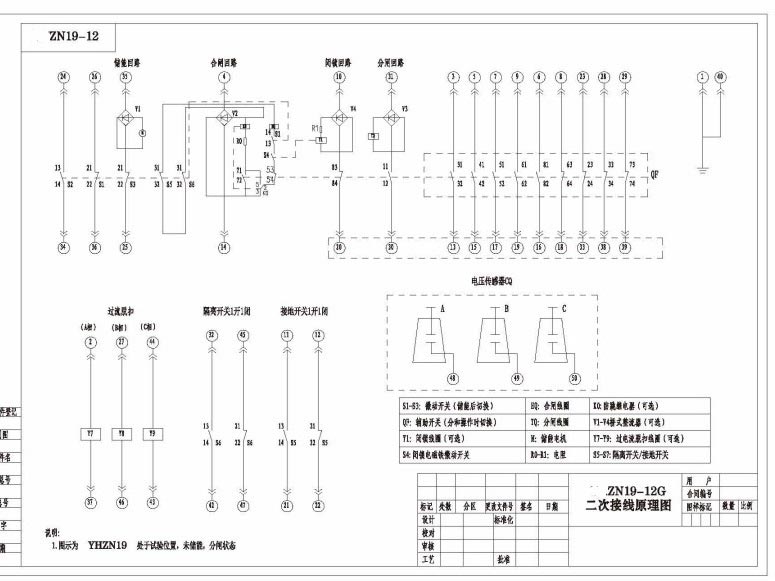

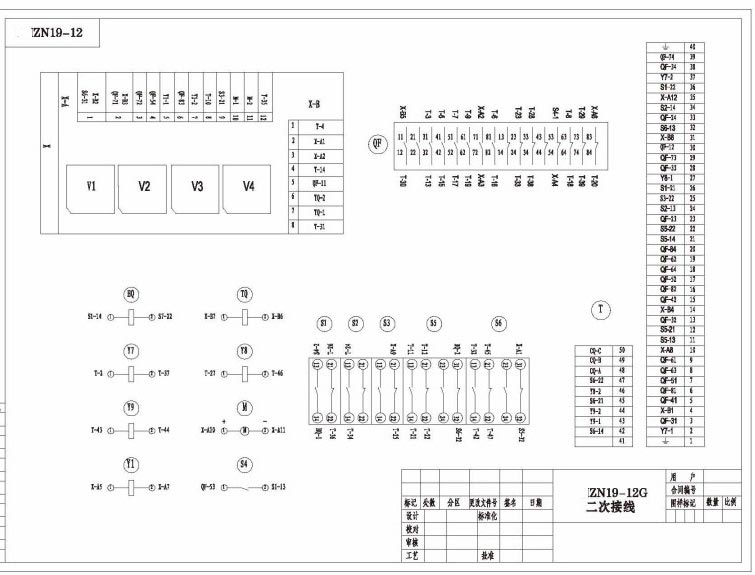

بیرونی طول و عرض اور وائرنگ ڈایاگرام

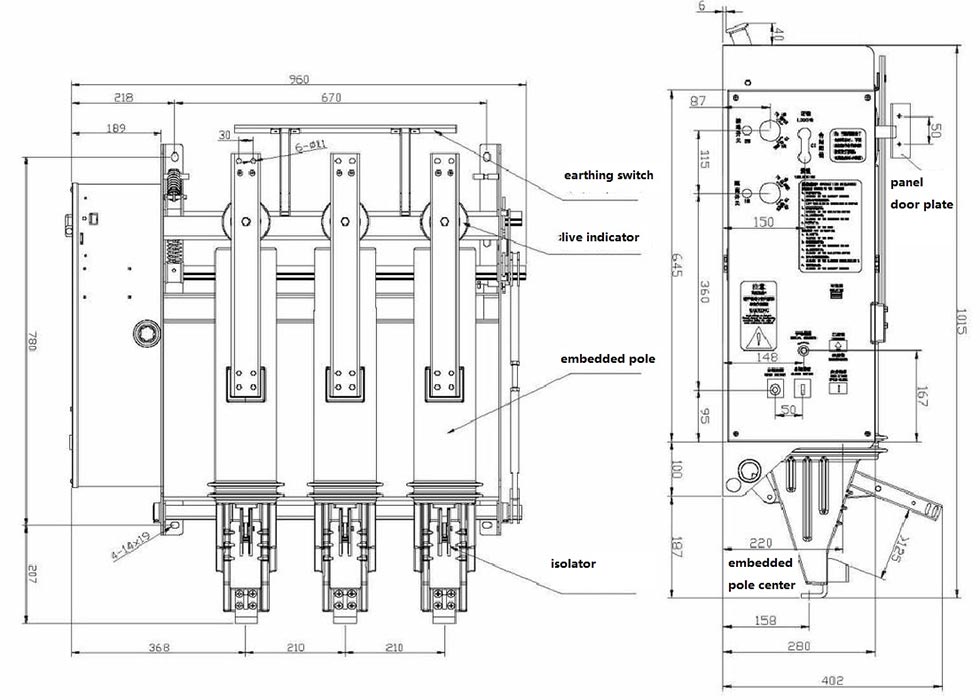

ZN19-12GD/(1250)-(31.5) الٹا انسٹالیشن

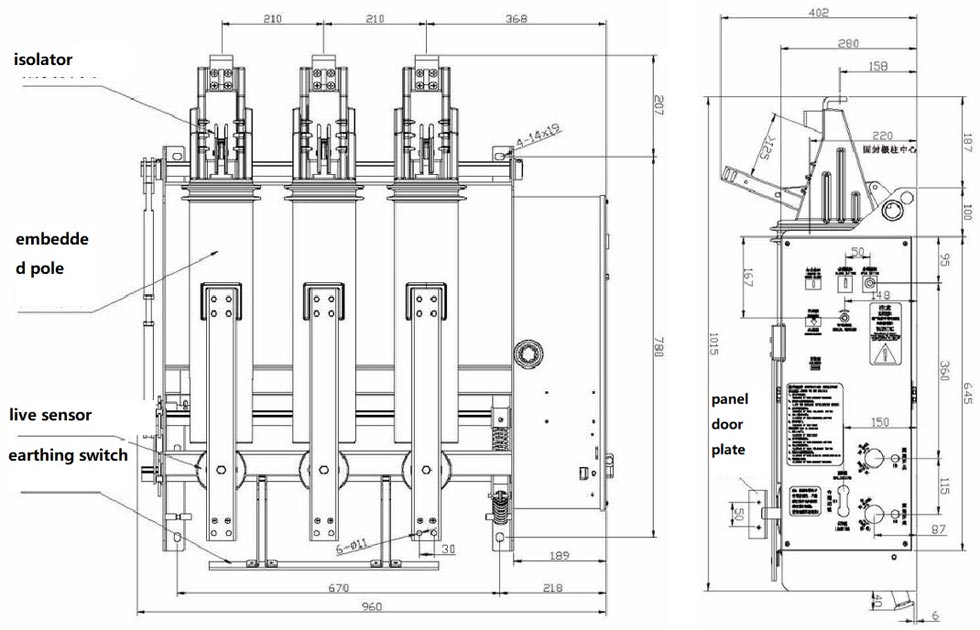

ZN19-12GD/(1250)-(31.5) نارمل انسٹالیشن

برانڈ گارنٹی اور پارٹنرشپ کے فوائد

ایک پیشہ ور صنعت کار کے طور پر، Usune کے پاس ایک جدید فیکٹری ہے۔ ہمارا HV انڈور ویکیوم سرکٹ بریکر گزرتا ہے۔ فیکٹری چھوڑنے سے پہلے سخت کارکردگی اور مکینیکل بریک ان ٹیسٹنگ؛ پیکیجنگ اور نقل و حمل ہیں سامان اچھی حالت میں پہنچنے کو یقینی بنانے کے لیے معیاری بنایا گیا ہے۔ چین میں ایک اعلی معیار کے گھریلو سپلائر کے طور پر، Usune اپنی مرضی کے مطابق حل، جامع بعد فروخت سروس، اور تیز ترسیل فراہم کرتا ہے۔ ہماری مصنوعات بیرون ملک برآمد کی جاتی ہیں، ہمارے اعلیٰ معیار کے لیے ہمیں انڈسٹری میں ایک ترجیحی انتخاب بنانا، اور ہم صارفین کو مسلسل قابل اعتماد فراہم کرتے ہیں۔ بجلی کی تقسیم کے حل
