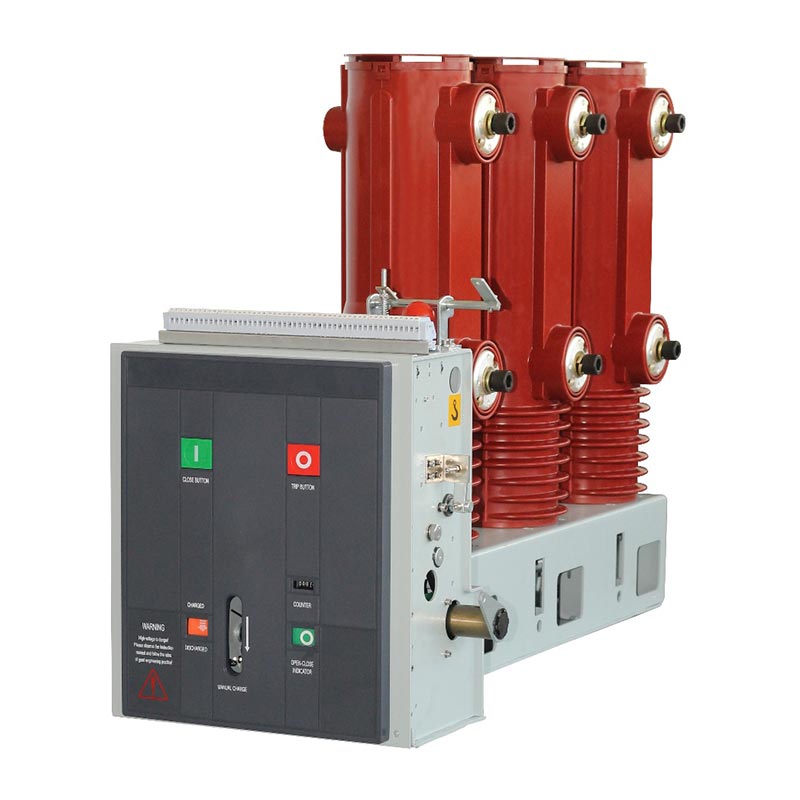

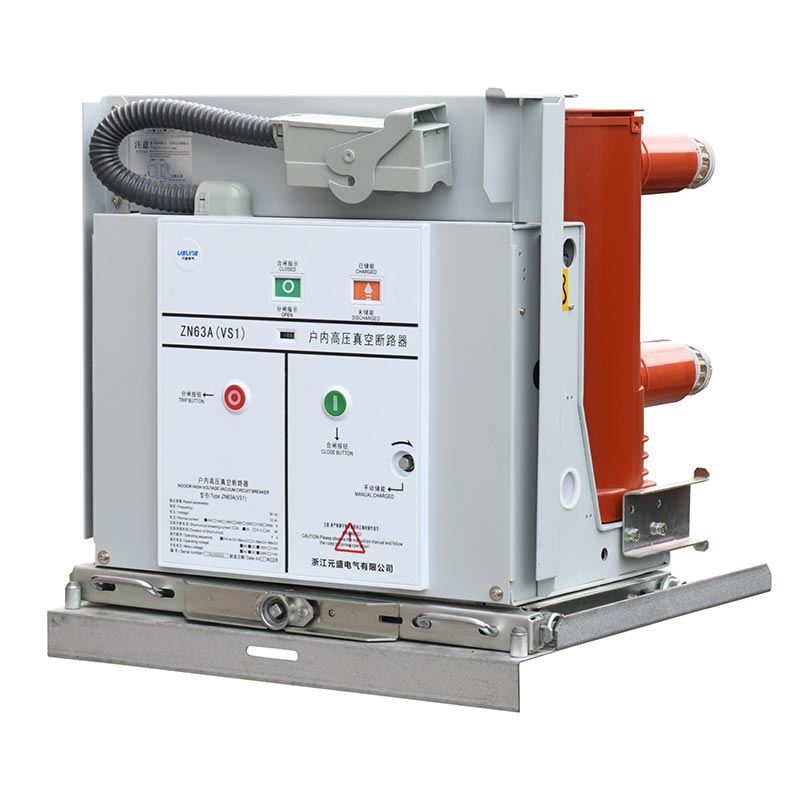

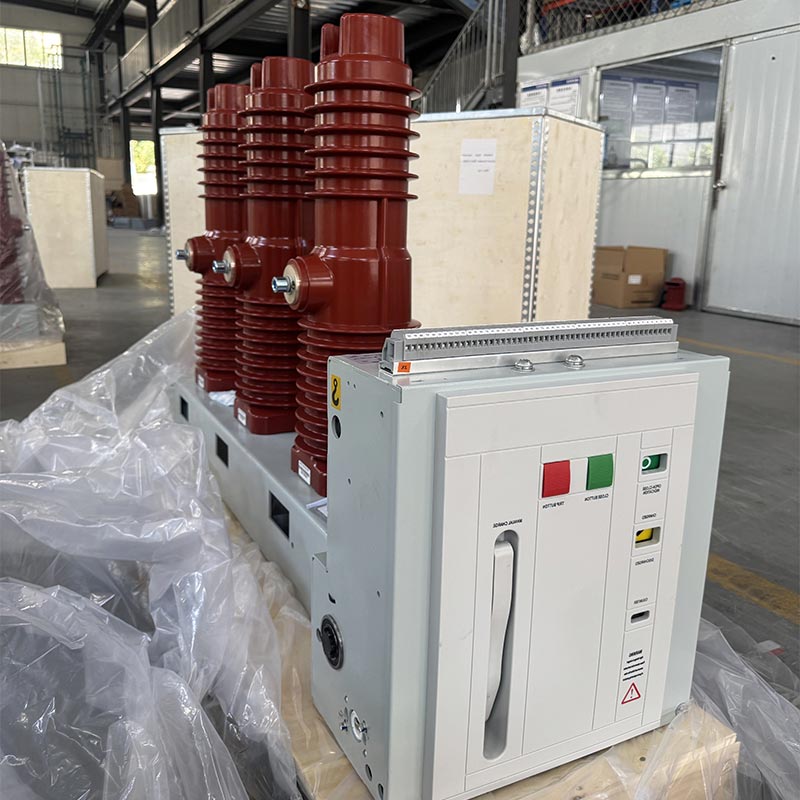

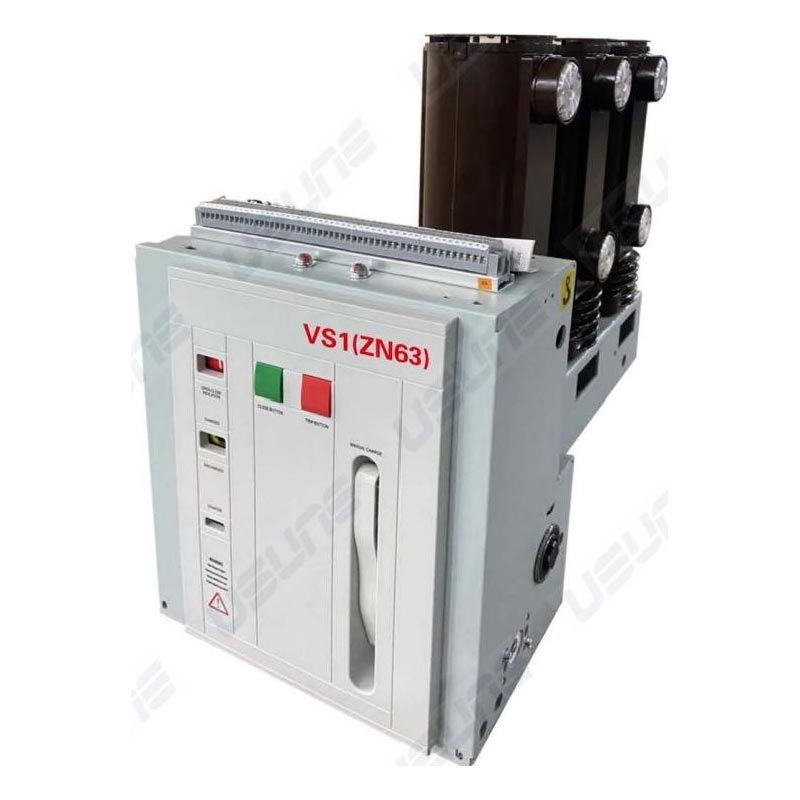

سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر

یوسین سائیڈ ماؤنٹڈ انڈور ویکیوم سرکٹ بریکر ایک فکسڈ ہائی وولٹیج سوئچ گیئر ہے جو بنیادی طور پر فکسڈ میں استعمال ہوتا ہے۔ سوئچ گیئر اسے آزادانہ طور پر استعمال کیا جا سکتا ہے یا رنگ نیٹ ورک پاور سپلائی سسٹمز، باکس ٹائپ ٹرانسفارمرز، اور مختلف غیر معیاری بجلی کی فراہمی کے نظام۔ اس کا بنیادی فائدہ اس کی ویکیوم آرک بجھانے والی ٹیکنالوجی میں ہے، روایتی آرک بجھانے والے میڈیا کی وجہ سے ہونے والی آلودگی اور نقصان سے بچنا، مؤثر طریقے سے بجلی کی فراہمی کو بہتر بنانا حفاظت اور استحکام. یہ پراڈکٹ آزادانہ طور پر Usune کی فیکٹری کی طرف سے تیار اور تیار کی گئی ہے، بالغ ہونے کے ساتھ پیداواری عمل اور سخت کوالٹی کنٹرول، مختلف کمپلیکس کے تحت مستحکم اور قابل اعتماد آپریشن کو یقینی بنانا حالات

پروڈکٹ کے معیارات اور اتھارٹی مصنوعات کی وشوسنییتا اور تعمیل کو یقینی بنانے کے لیے، Usune سائیڈ ماؤنٹڈ انڈور ویکیوم سرکٹ بریکر مستند گھریلو اور بین الاقوامی معیارات پر سختی سے عمل کرتا ہے، بشمول GB/T1984-2014 "اعلی وولٹیج سرکٹ بریکرز، JB3855-1996 "3.6~40.5KV انڈور ہائی وولٹیج ویکیوم سرکٹ بریکرز"، اور DL/T403-2000 "12~40.5KV ویکیوم سرکٹ بریکرز تکنیکی حالات کو ترتیب دیتے ہیں"، اور متعلقہ ضروریات کی تعمیل کرتے ہیں IEC62271-100:2008۔ فیکٹری چھوڑنے سے پہلے ہر پروڈکٹ کا سخت فیکٹری معائنہ ہوتا ہے اور تمام تکنیکی پیرامیٹرز ڈیزائن کی ضروریات کو پورا کرتے ہیں، مصنوعات کے معیار کے لیے Usune کی وابستگی کو ظاہر کرتے ہیں اور محفوظ استعمال کو یقینی بناتے ہیں۔ صارفین

آپریٹنگ ماحول اور قابل اطلاق

سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر مختلف ماحول کے لیے انتہائی موافق ہے اور اس کے لیے موزوں ہے۔ مندرجہ ذیل اندرونی آپریٹنگ حالات:

1. محیطی درجہ حرارت: زیادہ سے زیادہ +40℃، کم از کم -15℃
2. محیطی نمی: روزانہ اوسط رشتہ دار نمی ≤95%، ماہانہ اوسط ≤90%؛ روزانہ اوسط بخارات کا دباؤ ≤22×10⁻³MPa، ماہانہ اوسط ≤1.8×10⁻³MPa
3. اونچائی: 1000m سے زیادہ نہیں۔
4. زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں۔
5. ماحولیاتی ماحول: اہم دھول، دھواں، سنکنرن اور آتش گیر گیسوں، بخارات، یا نمک کے اسپرے سے پاک آلودگی

نوٹ: اگر اصل آپریٹنگ ماحول مندرجہ بالا عام ضروریات سے زیادہ ہے، تو براہ کرم سے مشورہ کریں۔ ایک مناسب مصنوعات کے حل کو اپنی مرضی کے مطابق بنانے کے لیے پیشہ ور کارخانہ دار Usune.

ساخت اور فنکشن

1. مجموعی ساخت

سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر آپریٹنگ میکانزم کے سامنے سے پیچھے ترتیب کو اپناتا ہے اور قوس بجھانے والا چیمبر مرکزی کوندکٹو سرکٹ تین فیز فلور ماونٹڈ قسم ہے۔ ویکیوم انٹرپرٹر طولانی طور پر ایک epoxy رال APG کے عمل کا استعمال کرتے ہوئے بنائے گئے نلی نما موصل سلنڈر کے اندر نصب کیا جاتا ہے۔ یہ بہترین اینٹی کری پیج کارکردگی فراہم کرتا ہے، جو مداخلت کرنے والی سطح پر دھول کے جمع ہونے کو نمایاں طور پر کم کرتا ہے، بیرونی عوامل کو اس کے آپریشن کو متاثر کرنے سے روکتا ہے، اور مرطوب میں بھی اعلی موصلیت کی کارکردگی کو یقینی بناتا ہے۔ بہت زیادہ آلودہ ماحول.

2. آپریٹنگ میکانزم کا ڈھانچہ

آپریٹنگ میکانزم پلانر اسپرنگ سے چلنے والا میکانزم ہے، جو دستی اور برقی توانائی کے ذخیرہ میں معاون ہے۔ دی آپریٹنگ موٹر انٹرپرٹر کے سامنے کی کابینہ میں نصب ہے۔ کابینہ کو پانچ اسمبلیوں میں تقسیم کیا گیا ہے۔ چار انٹرمیڈیٹ پارٹیشنز کے ذریعے خالی جگہیں، انرجی اسٹوریج، ٹرانسمیشن، ٹرپنگ، اور بفر اجزاء بالترتیب پروڈکٹ انٹرپرٹر اور آپریٹنگ میکانزم کو ایک ہی ڈیزائن میں ضم کرتا ہے، جس سے اونچائی کو یقینی بنایا جاتا ہے۔ میکانزم کی آپریشنل کارکردگی اور مداخلت کرنے والے کے کھلنے اور بند ہونے کے درمیان مماثلت کی ڈگری ضروریات یہ غیر ضروری درمیانی مراحل کو کم کرتا ہے، توانائی کی کھپت اور شور کو کم کرتا ہے، اور بہتر کرتا ہے۔ آپریشنل وشوسنییتا.

اہم وضاحتیں اور تکنیکی پیرامیٹرز

تنصیب اور کمیشننگ

1. نقصان کے لیے سرکٹ بریکر کو چیک کریں۔ اگر خراب ہو جائے تو اسے فوری طور پر استعمال کرنا بند کر دیں۔
2. آلودگیوں کو ہٹا دیں (خاص طور پر موصل کی سطح سے)۔ نقل و حمل کے دوران پیدا ہونے والے آلودگی یا ذخیرہ مصنوعات کی موصلیت کی کارکردگی کو متاثر کر سکتا ہے۔
3. سرکٹ بریکر کو دستی طور پر آپریٹ کریں تاکہ توانائی کو ذخیرہ کیا جا سکے اور ضرورت کے مطابق بند/کھولنے کے کام انجام دیں، یہ مشاہدہ کرنا کہ آیا انرجی سٹوریج کی حیثیت اور بند ہونے/کھولنے کی پوزیشن کے اشارے نارمل ہیں۔
4. توانائی کو ذخیرہ کرنے کے لیے سرکٹ بریکر کو چلائیں اور آپریٹنگ پاور کا استعمال کرتے ہوئے بند/کھولنے کے کام انجام دیں سپلائی، یہ جانچنا کہ آیا انرجی سٹوریج کی حیثیت اور پوزیشن کے اشارے نارمل ہیں۔
5. ہینڈ کارٹ قسم کے سرکٹ بریکر کا آپریشن: پش ہول میں پش ہینڈل داخل کریں، گھڑی کی سمت میں گھمائیں۔ 300±3mm کے کل پش اسٹروک کے ساتھ پیچھے ہٹنے کے لیے آگے بڑھیں اور گھڑی کی مخالف سمت میں۔ کھلی پوزیشن میں، اسے آسانی سے منتقل کریں ورکنگ یا ٹیسٹ پوزیشن پر، ہینڈل کو درمیانی رفتار سے 30 بار گھمائیں جب تک کہ "کلک" کی آواز نہ آئے، یہ ظاہر کرتا ہے کہ یہ پوزیشن میں ہے (پش میکانزم کو نقصان پہنچانے سے بچنے کے لیے ضرورت سے زیادہ طاقت کا استعمال نہ کریں)۔ اس وقت، دی متعلقہ پوزیشن کے اشارے (S8, S9) کو چالو کیا جائے گا۔

نوٹ: بند ہونے والے انٹرلاکنگ ڈیوائس کا استعمال کرتے وقت، انٹر لاکنگ سرکٹ پاور سپلائی کو ان لاک کرنے کے لیے منسلک ہونا چاہیے بند کرنے سے پہلے؛ پیک کھولتے وقت، سرکٹ بریکر کہنی کو لہراتے ہوئے پیکیجنگ کی ضروریات کے مطابق کام کریں۔ اس بات کو یقینی بنانے کے لیے کہ نیچے جانے والا بازو بوجھ کے نیچے ہے، شدید اثر اور کمپن سے بچتے ہوئے؛ کے طور پر لہرانے والے آلے کو ہٹا دیں۔ اسے کابینہ میں رکھنے سے پہلے ضروری ہے۔

حقیقی دنیا کی درخواست کیس اسٹڈی

کیس: جنوبی چین میں ایک بڑے صنعتی پارک نے 50 Usune سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر خریدے (ماڈل VS1-12/1250-25) اس کی پیداواری ورکشاپ پاور ڈسٹری بیوشن سسٹم کے لیے۔ پارک میں متعدد پروڈکشن لائنیں کام کرتی ہیں۔ باری باری، شارٹ سرکٹ کرنٹ رکاوٹ میں بار بار پاور سوئچنگ اور اعلی وشوسنییتا کی ضرورت ہوتی ہے۔ چونکہ 2024 میں انسٹالیشن اور کمیشننگ، مصنوعات مسلسل 12 مہینوں تک بغیر کسی ناکامی کے مستحکم طور پر چلتی رہیں، مؤثر طریقے سے بجلی کے نظام کی حفاظت اور اسے کنٹرول کرنا، آلات کے وقت کو کم کرنا، اور پارک کو بہتر بنانا پیداوار کی کارکردگی. ایک مقامی چینی سپلائر کے طور پر، Usune نے سائٹ پر تنصیب کی مکمل رہنمائی فراہم کی اور فروخت کے بعد دیکھ بھال کی خدمات، گاہک کی طرف سے اعلی تعریف کمائی.

اکثر پوچھے گئے سوالات

Q1: کیا ہوگا اگر سرکٹ بریکر کا اصل آپریٹنگ ماحول معمول کی ضروریات سے زیادہ ہو؟

A1: اگر محیطی درجہ حرارت، نمی، اونچائی، وغیرہ، معمول کی ضروریات سے زیادہ ہے، تو براہ کرم رابطہ کریں کارخانہ دار، Usune، فوری طور پر. ایک پیشہ ور تکنیکی ٹیم سائٹ پر سروے کرے گی اور اسے اپنی مرضی کے مطابق بنائے گی۔ خصوصی کے تحت سرکٹ بریکر کے مستحکم آپریشن کو یقینی بنانے کے لیے خصوصی ماحول کے مطابق مصنوعات کا حل حالات ایک ذمہ دار سپلائر کے طور پر، Usune ہر صارف کے لیے ذاتی نوعیت کے حل فراہم کرنے کے لیے پرعزم ہے۔

Q2: Usune سائیڈ ماؤنٹڈ انڈور ویکیوم سرکٹ بریکر کی سروس کی زندگی کو بڑھانے کے لیے اسے کیسے برقرار رکھا جائے؟

A2: معمول کی دیکھ بھال میں بنیادی طور پر تین نکات شامل ہیں: سب سے پہلے، گندگی کو روکنے کے لیے موصلیت کی سطح کو باقاعدگی سے صاف کریں۔ موصلیت کی کارکردگی کو متاثر کرنے سے جمع؛ دوسرا، باقاعدگی سے توانائی کے ذخیرہ کی حیثیت کو چیک کریں، کھولنے/بند ہونے کے اشارے، اور وائرنگ کو یقینی بنانے کے لیے کہ کوئی ڈھیلا پن یا نقصان نہیں ہے۔ تیسرا، دستی اور الیکٹرک کو چلائیں۔ آپریٹنگ میکانزم کی لچک اور وشوسنییتا کو جانچنے کے لیے ہر 6 ماہ بعد آپریشن ٹیسٹ کیا جاتا ہے۔ اس کے علاوہ، the فیکٹری صارفین کو مصنوعات کو برقرار رکھنے میں مدد کرنے کے لیے ایک تفصیلی دیکھ بھال کا دستی اور فروخت کے بعد رہنمائی فراہم کرتی ہے۔ سائنسی طور پر
