انڈور لوڈ بریک سوئچ

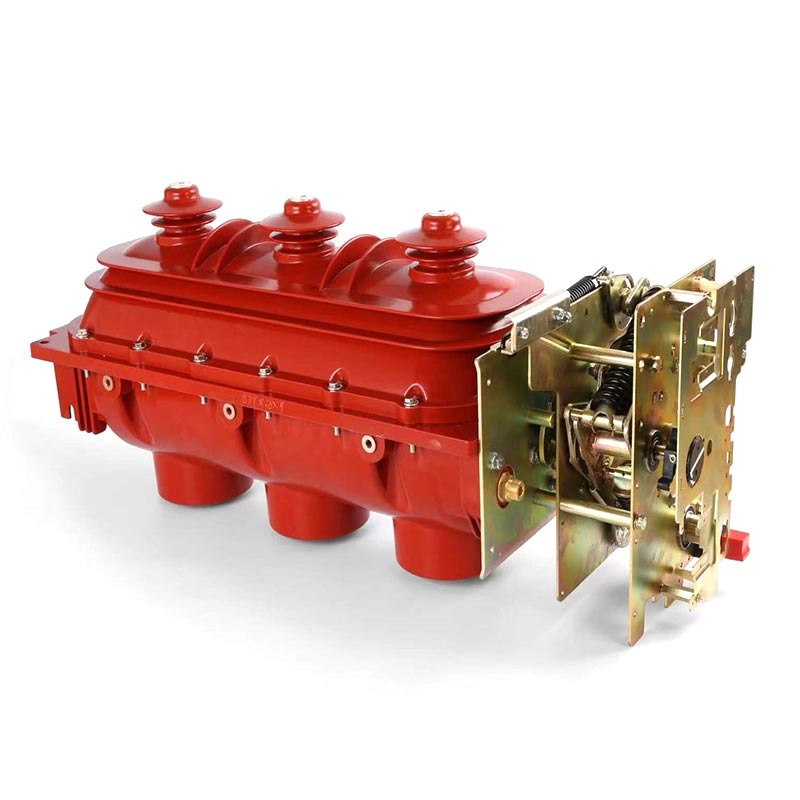

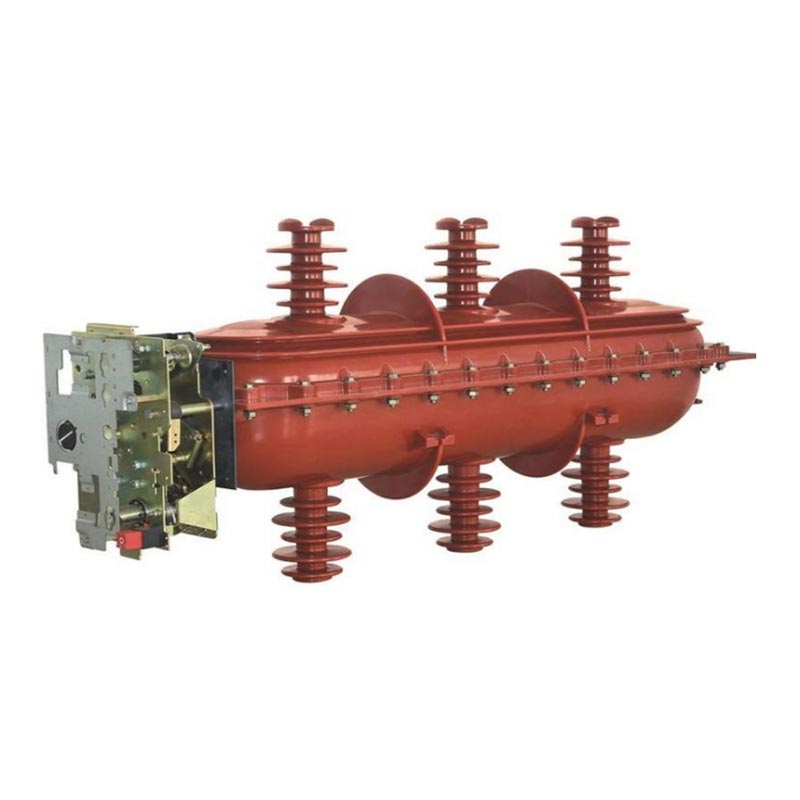

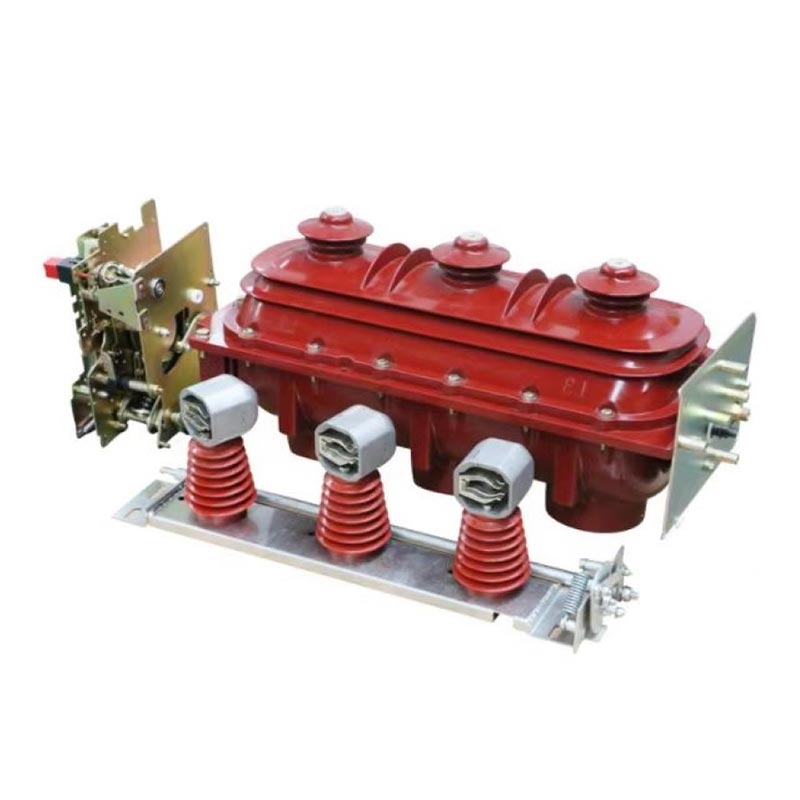

Usune FLN36-40.5 انڈور لوڈ بریک سوئچ ایک بنیادی ہائی وولٹیج برقی جزو ہے جو آزادانہ طور پر تیار کیا گیا ہے۔ اور Zhejiang Usune الیکٹرک کی طرف سے تیار. یہ خاص طور پر محفوظ اور موثر طاقت کے لیے ڈیزائن کیا گیا ہے۔ 35kV ریٹیڈ وولٹیج منظرناموں کی تقسیم کی ضروریات اور جدید بجلی کی تقسیم میں آلات کا ایک اہم حصہ ہے۔ سسٹمز، خاص طور پر رنگ نیٹ ورک اور ڈوئل ریڈیل پاور سپلائی سسٹم کے لیے موزوں ہیں، جو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔ مستحکم اور محفوظ بجلی کی ترسیل اور تقسیم۔ یہ مصنوعات آزادانہ طور پر لوڈ کرنٹ کو آن اور آف کر سکتی ہے۔ اور اوورلوڈ کرنٹ، یا اسے سرکٹ بریکر کو تبدیل کرنے کے لیے کرنٹ کو محدود کرنے والے فیوز کے ساتھ سیریز میں ملایا جا سکتا ہے۔ لوڈ سوئچ مختلف لوڈ کرنٹ کے سوئچنگ کو ہینڈل کرتا ہے، جبکہ کرنٹ کو محدود کرنے والا فیوز بریکنگ کو ہینڈل کرتا ہے۔ بھاری اوورلوڈ کرنٹ اور شارٹ سرکٹ کرنٹ، پاور سسٹم کے لیے ملٹی لیول تحفظ حاصل کرنا۔ اس کا کمپیکٹ ڈھانچہ، آسان تنصیب، اور دیکھ بھال سے پاک آپریشن اسے شہری پاور گرڈ کے لیے ایک مثالی مصنوعات بناتا ہے۔ اپ گریڈ اور صنعتی بجلی کی تقسیم کی اصلاح۔

مصنوعات کی خصوصیات

1. ساختی فوائد

انڈور لوڈ بریک سوئچ ایک ڈبل بریک، تین پوزیشن، گھومنے والی حرکت پذیر رابطے کی ساخت کو اپناتا ہے، جس سے لیس ہے ایک تین پوزیشن والا آرک بجھانے والا چیمبر (کھلا بند زمین)، مختلف آپریٹنگ کے تحت ہموار سوئچنگ کو یقینی بناتا ہے حالات اور نظام کے استحکام کو بہتر بنانا۔ مجموعی طور پر تین مرحلے کی تنصیب کا ڈیزائن اچھی مطابقت پذیری پیش کرتا ہے، کم اجزاء، اور آسان کمیشننگ اور تنصیب، سائٹ پر تعمیر کی دشواری کو کم کرنے اور دیکھ بھال

2. موصلیت کی کارکردگی

سوئچ سیل بند اسمبلی کے لیے اوپری اور نچلے ایپوکسی رال کاسٹ شیل کا استعمال کرتا ہے۔ مین سرکٹ اور گراؤنڈنگ سرکٹ سسٹم تمام شیل کے اندر رکھے گئے ہیں، مؤثر طریقے سے بیرونی ماحول کو الگ تھلگ کرتے ہیں اور دھول کو روکتے ہیں۔ اور نمی سنکنرن. بریک پوائنٹس کی اعلی موصلیت کی طاقت اور بڑے کریپج فاصلے کے ساتھ ساتھ باہر جانے والے ٹرمینلز پر وولٹیج کو برابر کرنے والی شیلڈنگ، موصلیت کی وشوسنییتا کو مزید بڑھاتی ہے اور ہائی وولٹیج بجلی کی تقسیم کے نظام کی سخت ضروریات۔

3. حفاظتی کارکردگی

بہترین حفاظتی کارکردگی۔ اندرونی آرکنگ فالٹ کی صورت میں، بیرونی کیسنگ کی کمزور پچھلی ساخت پھٹ جائے گا، اور کیبنٹ کے اوپری حصے میں پریشر ریلیف والو کھل جائے گا، جس سے زیادہ دباؤ والے ہوا کے بہاؤ کو باہر نکالا جائے گا کابینہ کے باہر، سامان کو پہنچنے والے نقصان اور ذاتی حفاظت کے خطرات کو روکنا۔ پانچ پروف انٹرلاک سے لیس فنکشن، یہ بنیادی طور پر آپریٹرز اور آلات کی حفاظت کو یقینی بناتے ہوئے غلط آپریشن کو ختم کرتا ہے۔

4. آپریشن میں آسانی

انڈور لوڈ بریک سوئچ دستی اور برقی آپریشن دونوں طریقوں کو سپورٹ کرتا ہے، لچکدار طریقے سے سائٹ کے مطابق ضروریات، سہولت اور وشوسنییتا کی پیشکش. یہ ایک طویل الیکٹریکل اور مینٹیننس فری ڈیزائن کو اپناتا ہے۔ مکینیکل عمر، بعد میں دیکھ بھال کے اخراجات کو کم کرنا۔ سوئچ گیئر مکمل طور پر ایلومینیم زنک سے بنایا گیا ہے۔ پلیٹ، سنکنرن مزاحمت اور اعلی مکینیکل طاقت کی پیشکش، مختلف اندرونی کام کے حالات کے لئے موزوں ہے.

تکنیکی فوائد

1. ہائی انسولیشن سیفٹی: ہائی مارجن اور IP33 کے ساتھ ایک بنیادی ہائی وولٹیج موصلیت کا ڈیزائن استعمال کرنا تحفظ کی درجہ بندی، یہ سامنے والے آپریٹنگ کمپارٹمنٹ کی موصلیت کی حفاظت کی سطح کو مؤثر طریقے سے بڑھاتا ہے۔ آپریٹرز کی ذاتی حفاظت کا تحفظ۔

2. وسیع قابل اطلاق: کومپیکٹ، چھوٹے، اور کثرت سے چلنے والے منظرناموں کے لیے موزوں، بڑے پیمانے پر شہری علاقوں میں استعمال ہوتے ہیں۔ پاور گرڈز، صنعتی اور تجارتی بجلی کی تقسیم، اور نئے انرجی گرڈ کنکشن، مختلف ضروریات کو پورا کرنا مختلف منظرنامے.

3. انٹیگریٹڈ ڈیزائن: کومپیکٹ کمبی نیشن سوئچ ڈیزائن، الگ تھلگ سوئچ اور گراؤنڈنگ فنکشنز کو مربوط کرنا، سامان کی جگہ پر قبضے کو کم کرنا اور بجلی کی تقسیم کے نظام کے انضمام کو آسان بنانا۔

4. اعلی وشوسنییتا: ایک اعلی قابل اعتماد SF6 لوڈ سوئچ کا استعمال کرتا ہے۔ SF6 گیس پریشر کم ہے، آپریشن قابل اعتماد ہے، اور گیس برقرار رکھنے کی زندگی 20 سال تک پہنچ سکتی ہے، بار بار گیس بھرنے کی ضرورت کو ختم کرکے اور یقینی بناتی ہے طویل مدتی مستحکم آپریشن.

تکنیکی پیرامیٹرز

قوس بجھانے کا اصول

یہ انڈور لوڈ بریک سوئچ ایس ایف 6 گیس کو آرک بجھانے والے میڈیم کے طور پر استعمال کرتا ہے، جس میں آرک بجھانے کا بہترین طریقہ ہے۔ اور موصلیت کی کارکردگی۔ جب سوئچ کرنٹ ٹوٹ جاتا ہے تو اس کے الگ ہونے پر فوری طور پر ایک قوس پیدا ہوتا ہے۔ متحرک اور ساکن رابطے۔ مستقل مقناطیس کے مقناطیسی میدان کے ذریعے کارفرما، قوس تیزی سے حرکت کرتا ہے۔ لمبا ہوتا ہے، جبکہ SF6 گیس سے مسلسل آئنائز اور ٹھنڈا ہوتا ہے، بالآخر بجھ جاتا ہے جب کرنٹ صفر کو عبور کرتا ہے، محفوظ اور تیز رفتار موجودہ رکاوٹ کو حاصل کرتا ہے۔

ڈبل بریک پوائنٹ فاصلہ اعلی تنہائی اور بریکنگ موصلیت کی سطح فراہم کرتا ہے۔ مستقل مقناطیس کا استعمال گھومنے والے آرک اصول، اس میں کم آپریٹنگ توانائی کی کھپت، مضبوط قوس بجھانے کی صلاحیت، اور کم سے کم رابطہ لباس، مؤثر طریقے سے سوئچ کی برقی زندگی کو بڑھاتا ہے۔

استعمال کی شرائط

مستحکم مصنوعات کے آپریشن کو یقینی بنانے کے لیے، تنصیب اور استعمال کے لیے درج ذیل شرائط کو پورا کرنا ضروری ہے:
1. اونچائی: 1000 میٹر سے زیادہ نہ ہو (آرڈر کرتے وقت خصوصی تقاضے بیان کیے جائیں)؛
2. محیط درجہ حرارت: -25℃～+40℃;
3. رشتہ دار نمی: روزانہ اوسط ≤95%، ماہانہ اوسط ≤90%؛
4. زلزلے کی شدت: کلاس B سے زیادہ نہیں؛
5. شدید آلودگی سے پاک محیطی ہوا جیسے دھول، دھواں، کیمیائی corrosives، آتش گیر گیسیں، پٹرول، اور نمک سپرے.

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

عملی درخواست کیس

چین میں ہائی وولٹیج برقی آلات کے پیشہ ور صنعت کار کے طور پر، یو شون الیکٹرک نے FLN36-40.5 فراہم کیا مشرقی چین میں بڑے پیمانے پر شہری پاور گرڈ اپ گریڈ کے منصوبے کے لیے انڈور لوڈ بریک سوئچز۔ اس منصوبے میں شامل ہے۔ آٹھ شہری علاقوں میں 35kV کی ڈسٹری بیوشن لائنیں، رہائشی علاقوں، تجارتی مراکز اور صنعتی پارکوں پر محیط، بجلی کی فراہمی کے استحکام اور حفاظت کے لئے انتہائی اعلی ضروریات کے ساتھ۔

اپ گریڈ کرنے سے پہلے، موجودہ سوئچ گیئر خراب موصلیت، بار بار دیکھ بھال، اور کم حفاظت کا شکار تھا، شہری پاور گرڈ کی ترقی کی ضروریات کو پورا کرنے میں ناکام۔ اس کی مصنوعات کو منتخب کرنے کے بعد، اس منصوبے کو حاصل کیا تین بڑی اصلاحات: پہلی، پانچ پروف انٹرلاکنگ اور آرک بجھانے والا ڈیزائن غلط استعمال کو کم کرتا ہے اور آرک کی خرابیاں، نظام کی حفاظت کو بہتر بنانا؛ دوسرا، بحالی سے پاک ڈیزائن ماہانہ دیکھ بھال کے وقت کو 80٪ تک کم کرتا ہے، آپریشن اور دیکھ بھال کے اخراجات کو کم کرنا؛ اور تیسرا، کمپیکٹ ڈھانچہ اندرونی تنصیب کی جگہ کے مطابق ہوتا ہے۔ بجلی کی تقسیم کے نظام کے انضمام کی سہولت فراہم کرنے والے شہری سب سٹیشنز۔ مصنوعات کو صفر کی ناکامی کا سامنا کرنا پڑا ہے۔ دو سال سے زیادہ کے آپریشن میں، 500,000 سے زیادہ رہائشیوں اور 300 سے زیادہ کاروباروں کے لیے بجلی کی مستحکم فراہمی کو یقینی بنانا، پروجیکٹ کے مالک اور مقامی پاور سپلائی ڈپارٹمنٹ سے اعلی شناخت حاصل کرنا۔ Usune الیکٹرک، بطور سپلائر، سائٹ پر تنصیب کی رہنمائی اور تکنیکی تربیت سمیت فروخت کے بعد کی جامع خدمات فراہم کیں۔

اکثر پوچھے گئے سوالات

Q1: Usune FLN36-40.5 انڈور لوڈ سوئچ کی سروس لائف کیا ہے، اور کیا باقاعدہ دیکھ بھال کی ضرورت ہے؟

A1: پروڈکٹ طویل الیکٹریکل اور مکینیکل عمر کے ساتھ دیکھ بھال سے پاک ڈیزائن کو اپناتا ہے۔ SF6 گیس برقرار رکھنے کی زندگی 20 سال تک پہنچ سکتی ہے۔ عام استعمال کے حالات کے تحت، کوئی باقاعدہ دیکھ بھال کی ضرورت نہیں ہے؛ صرف متواتر آلات کے کیسنگ، آپریٹنگ میکانزم، اور گیس پریشر (اگر ضروری ہو) کی جانچ پڑتال کی ضرورت ہے۔ Usune کی تمام مصنوعات مصنوعات کی عمر اور وشوسنییتا کو یقینی بنانے کے لیے فیکٹری چھوڑنے سے پہلے سخت معیار کی جانچ سے گزریں۔

Q2: اس انڈور لوڈ بریک سوئچ اور روایتی سرکٹ بریکر میں کیا فرق ہے، اور جس میں کیا یہ سرکٹ بریکر کی جگہ لے سکتا ہے؟

A2: بنیادی فرق یہ ہے کہ لوڈ بریک سوئچز بنیادی طور پر لوڈ کرنٹ اور اوورلوڈ کو آن اور آف کرنے کے لیے استعمال ہوتے ہیں۔ کرنٹ، جبکہ روایتی سرکٹ بریکر اضافی طور پر شارٹ سرکٹ کرنٹ کو روک سکتے ہیں۔ یہ پروڈکٹ، سیریز میں موجودہ محدود فیوز کے ساتھ مل کر، سرکٹ بریکر کی جگہ لے سکتا ہے: لوڈ بریک سوئچ ذمہ دار ہے مختلف لوڈ کرنٹ کو آن اور آف کرنے کے لیے، جبکہ کرنٹ کو محدود کرنے والا فیوز بھاری اوورلوڈ کو ہینڈل کرتا ہے اور شارٹ سرکٹ کرنٹ میں رکاوٹ۔ یہ 35kV رِنگ نیٹ ورکس اور ڈوئل ریڈیل پاور سپلائی سسٹمز (جیسے جیسا کہ شہری پاور گرڈ برانچز، صنعتی اور کمرشل ڈسٹری بیوشن رومز وغیرہ)، آلات کی لاگت کو کم کرتے ہوئے نظام کی حفاظت کو یقینی بنانا۔ چین میں ایک پیشہ ور صنعت کار کے طور پر، Yushun الیکٹرک پیشہ ورانہ تکنیکی فراہم کر سکتا ہے مناسب حل کے انتخاب میں صارفین کی مدد کے لیے رہنمائی۔
