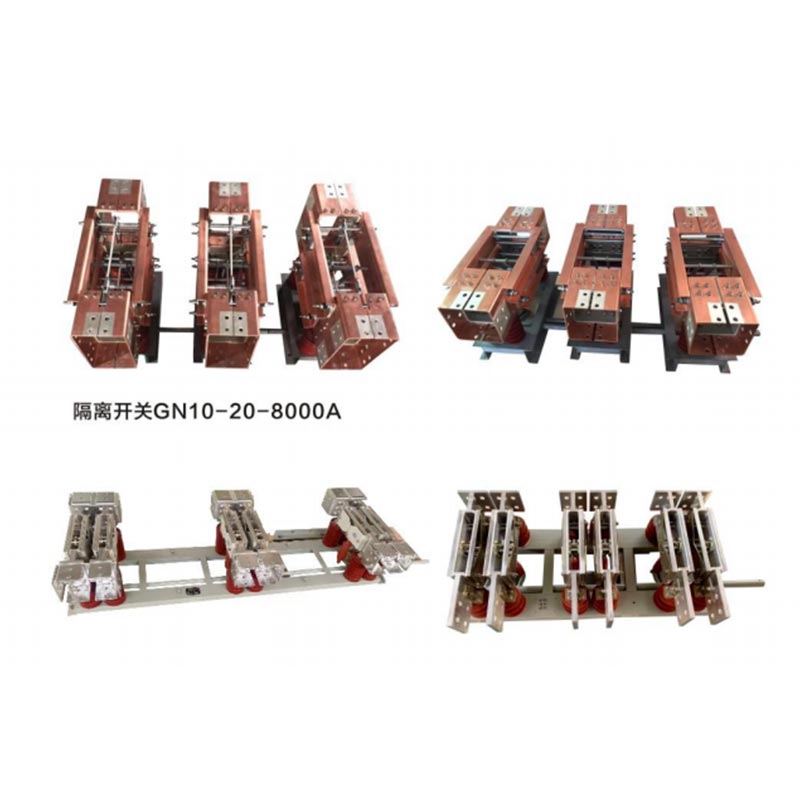

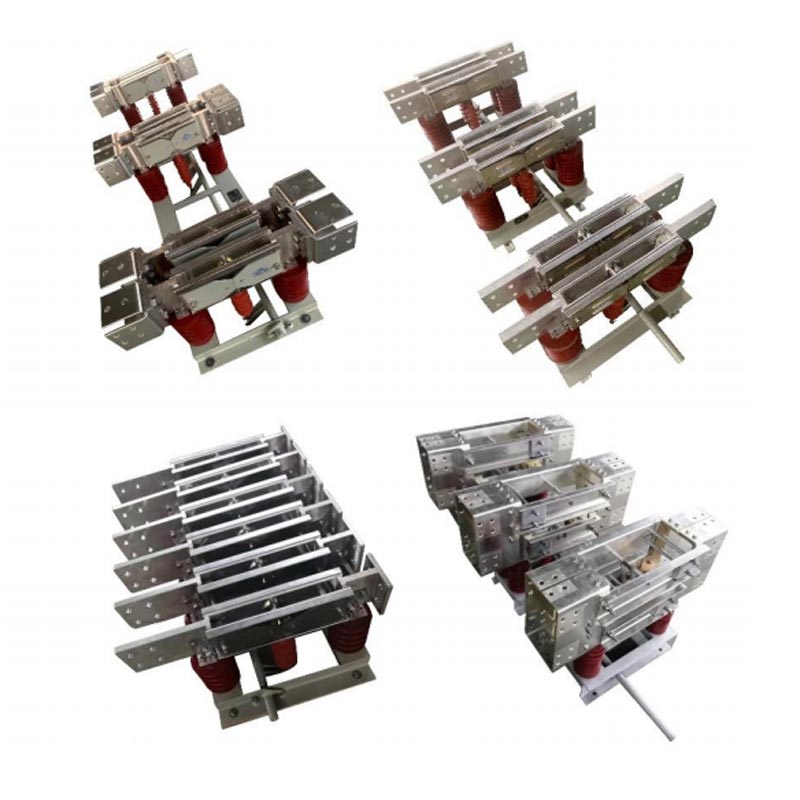

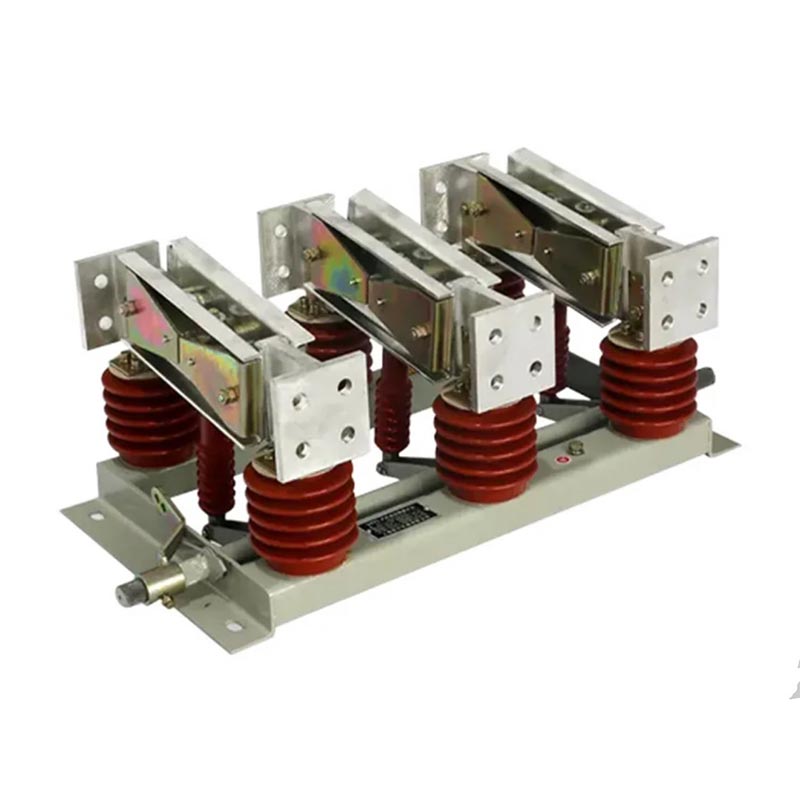

انڈور ایئر آئسولیشن سوئچ

Usune GN سیریز انڈور ایئر آئسولیشن سوئچ ایک بنیادی ہائی وولٹیج الیکٹریکل پروڈکٹ ہے جسے آزادانہ طور پر تیار کیا گیا ہے۔ Zhejiang Usune Electric Co., Ltd.، چین میں ہائی وولٹیج برقی آلات کا ایک سرکردہ سپلائر۔ انضمام جدید ترین گھریلو R&D ٹیکنالوجیز اور مینوفیکچرنگ کے عمل، یہ خاص طور پر ہائی کرنٹ کے لیے ڈیزائن کیا گیا ہے بڑے پاور پلانٹس اور سٹیل ملز کے جنریٹر آؤٹ لیٹس پر آپریٹنگ حالات، مارکیٹ کے خلا کو پُر کرنا اعلی کارکردگی والے انڈور ہائی کرنٹ منقطع سوئچ۔

یہ سوئچ ایک لچکدار ساختی ڈیزائن کی خصوصیات رکھتا ہے، جس سے اسے تین آزاد واحد قطب میں جمع کیا جا سکتا ہے۔ یونٹس یا مختلف مقامی ترتیب اور استعمال کی ضروریات کے مطابق تین قطبی مربوط ڈیوائس کے طور پر ترتیب دیے گئے، سائٹ کی تنصیب کی ضروریات پر منحصر ہے. اس کا بنیادی کام کے دوران قابل اعتماد پاور تنہائی فراہم کرنا ہے۔ برقی آلات اور نظام کی بحالی. سرکٹ میں واضح وقفہ پیدا کرکے، اس کی حفاظت کو یقینی بناتا ہے۔ بحالی کے عملے اور سامان کی سالمیت، ہائی وولٹیج کی بنیادی حفاظت کی تنہائی کی ضروریات کو پورا کرنا بجلی کے نظام.

پروڈکٹ ڈیزائن اور ماڈل کی تفصیل

1. ساختی ڈیزائن کے فوائد

Usune GN سیریز ایک سائنسی طور پر مضبوط ساختی ڈیزائن کو اپناتی ہے، جس میں کمپیکٹ لے آؤٹ اور آسان آپریشن تین قطبی مربوط ترتیب مؤثر طریقے سے تنصیب کی جگہ کو بچاتی ہے، جبکہ آزاد سنگل پول ڈیزائن انفرادی دیکھ بھال اور متبادل کی سہولت فراہم کرتا ہے، مصنوعات کی لچک کو بڑھاتا ہے۔ برقرار رکھنے کی صلاحیت سوئچ بہترین چالکتا کو یقینی بناتے ہوئے اعلیٰ معیار کے کوندکٹو اور موصل مواد کا استعمال کرتا ہے۔ کی طویل مدتی مستحکم آپریشن کی ضروریات کو پورا کرتے ہوئے، موصلیت کی کارکردگی اور سروس کی زندگی کو بہتر بنانے کے دوران انڈور ہائی وولٹیج ماحول.

2. ماڈل کوڈ کی وضاحت

Usune GN سیریز انڈور ایئر آئسولیشن سوئچ ماڈل نمبر معیاری کوڈنگ کے اصولوں کی پیروی کرتے ہیں، ان کو واضح کرتے ہیں اور سمجھنے میں آسان، صارفین کو ان کی اصل ضروریات کے مطابق مناسب تفصیلات منتخب کرنے کی اجازت دیتا ہے۔ عام ماڈل GN□--20DW/8000--80 ہیں۔ ہر کوڈ کے مخصوص معنی (بائیں سے دائیں) درج ذیل ہیں:

- جی: منقطع سوئچ (بنیادی مصنوعات کی قسم، بجلی کی تنہائی کے پروڈکٹ کے بنیادی کام کی نشاندہی کرتا ہے)
- N: انڈور قسم (اس بات کی نشاندہی کرتا ہے کہ پروڈکٹ کو انڈور انسٹالیشن کے لیے ڈیزائن کیا گیا ہے)
- □: ڈیزائن سیریل نمبر (ایک ہی سیریز کے اندر مختلف ڈیزائن ورژن کو الگ کرتا ہے)
- 20: شرح شدہ وولٹیج (یونٹ: kV، سب سے زیادہ وولٹیج کی نشاندہی کرتا ہے کہ سوئچ مستحکم طور پر برداشت کر سکتا ہے)
- ڈی: گراؤنڈنگ کے ساتھ سوئچ کریں (دیکھ بھال کے دوران محفوظ خارج ہونے کو یقینی بنانے کے لیے گراؤنڈنگ فنکشن سے لیس)
- W: انسداد آلودگی کی قسم (اینٹی آلودگی کی کارکردگی، اعلی کے ساتھ سخت اندرونی ماحول کے لیے موزوں ہے آلودگی کی سطح)
- 8000: شرح شدہ کرنٹ (یونٹ: A، زیادہ سے زیادہ کرنٹ کی نشاندہی کرتا ہے کہ سوئچ مسلسل برداشت کر سکتا ہے)
- 80: شرح شدہ شارٹ ٹائم کرنٹ کو برداشت کر سکتا ہے ایک مخصوص وقت کے اندر برداشت کرنا)

تکنیکی پیرامیٹرز

Usune پیشہ ورانہ درستگی کے اصول پر عمل کرتا ہے؛ GN سیریز انڈور ایئر آئسولیشن... سوئچ فخر کرتا ہے۔ مختلف صنعتی حالات میں متنوع ضروریات کو پورا کرنے کے لیے جامع تکنیکی پیرامیٹرز۔ تمام پیرامیٹرز گزر رہے ہیں۔ معیارات اور مستحکم مصنوعات کی کارکردگی کے ساتھ تعمیل کو یقینی بنانے کے لیے سخت فیکٹری ٹیسٹنگ اور تصدیق:

- وولٹیج کی درجہ بندی: 12kV، 20kV، 35kV (مختلف ہائی وولٹیج پاور سسٹم کنفیگریشن کے مطابق تین وضاحتیں)
- موجودہ درجہ بندی: 2000A، 3150A، 4000A، 5000A، 6000A، 8000A، 9000A، 10000A (ہائی کرنٹ کے مطابق آٹھ وضاحتیں جنریٹر آؤٹ پٹس پر حالات)
- پروڈکٹ کی قسم: غیر زمینی، سنگل گراؤنڈ، تھرو وال قسم (مختلف تنصیب کے مطابق تین اقسام ماحولیات اور فعال ضروریات)

استعمال کی شرائط

1. محیطی درجہ حرارت: -50℃～+50℃ (انتہائی درجہ حرارت والے ماحول میں مستحکم آپریشن)
2. اونچائی: ≤2000m (اونچائی ≥2500m کی درخواست پر موافقت کو بڑھایا جا سکتا ہے)
3. ہوا کا دباؤ: ≤700Pa (ہوا کی رفتار کے برابر ≤34m/s، اچھی طرح سے ہوادار اندرونی ماحول کے لیے موزوں)
4. زلزلہ کی شدت: ≤8 (زلزلے کے درمیانے درجے کے اثرات کو برداشت کرتا ہے، زلزلے کے شکار علاقوں میں مستحکم آپریشن کو یقینی بناتا ہے علاقے)
5. برف کی موٹائی: ≤20mm (اندرونی ٹھنڈے ماحول کے لیے موزوں ہے جہاں آئسنگ ممکن ہو)
6. آلودگی کی ڈگری: کلاس III، IV (آلودگی سے پاک ڈیزائن، زیادہ دھول والے اندرونی ماحول کے لیے موزوں ہے یا کیمیائی آلودگی)
7. تنصیب کا مقام: آتش گیر اور دھماکہ خیز خطرات، کیمیائی سنکنرن اور شدید کمپن سے پاک (استعمال کی خصوصی شرائط کا تعین صارف اور صنعت کار کے درمیان گفت و شنید کے ذریعے کیا جا سکتا ہے)

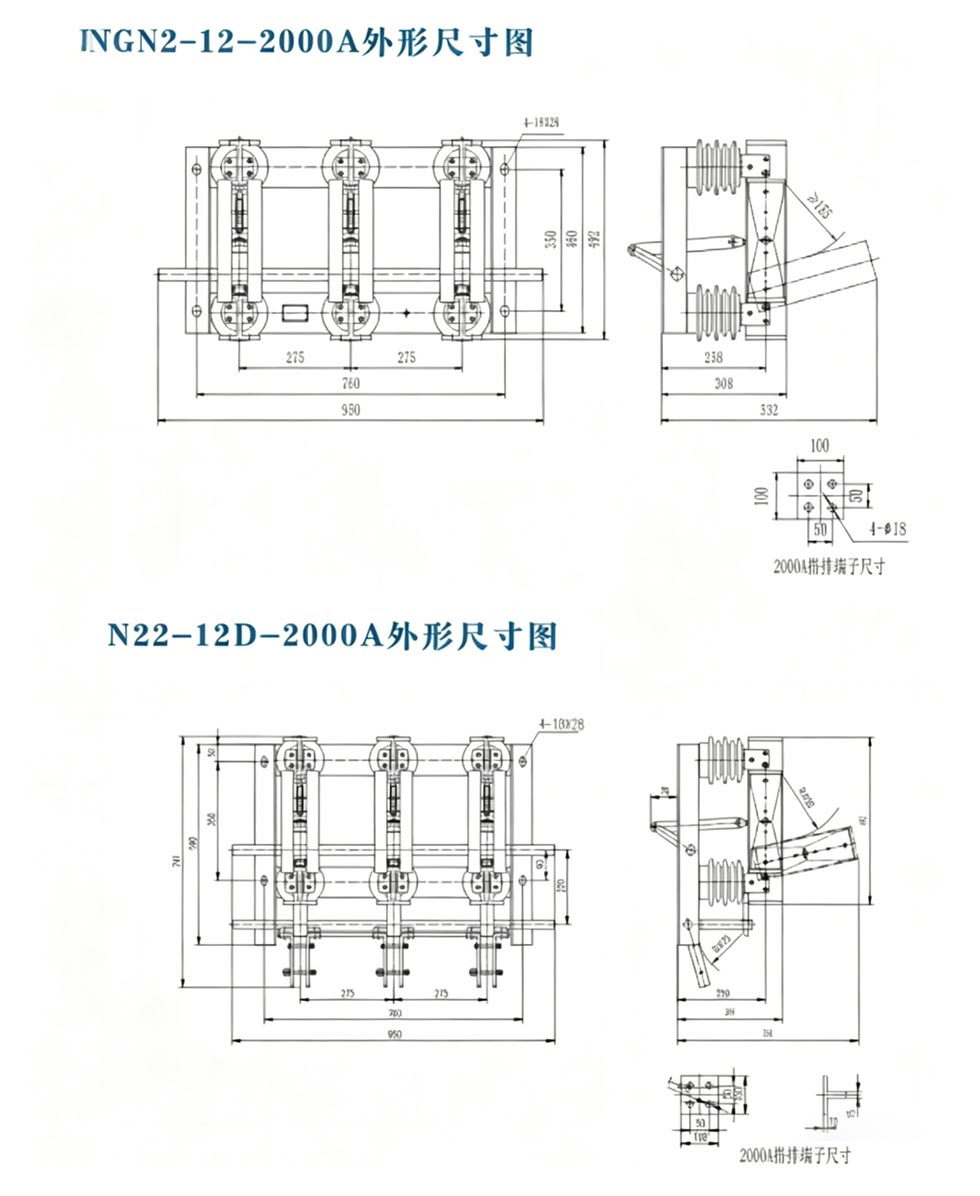

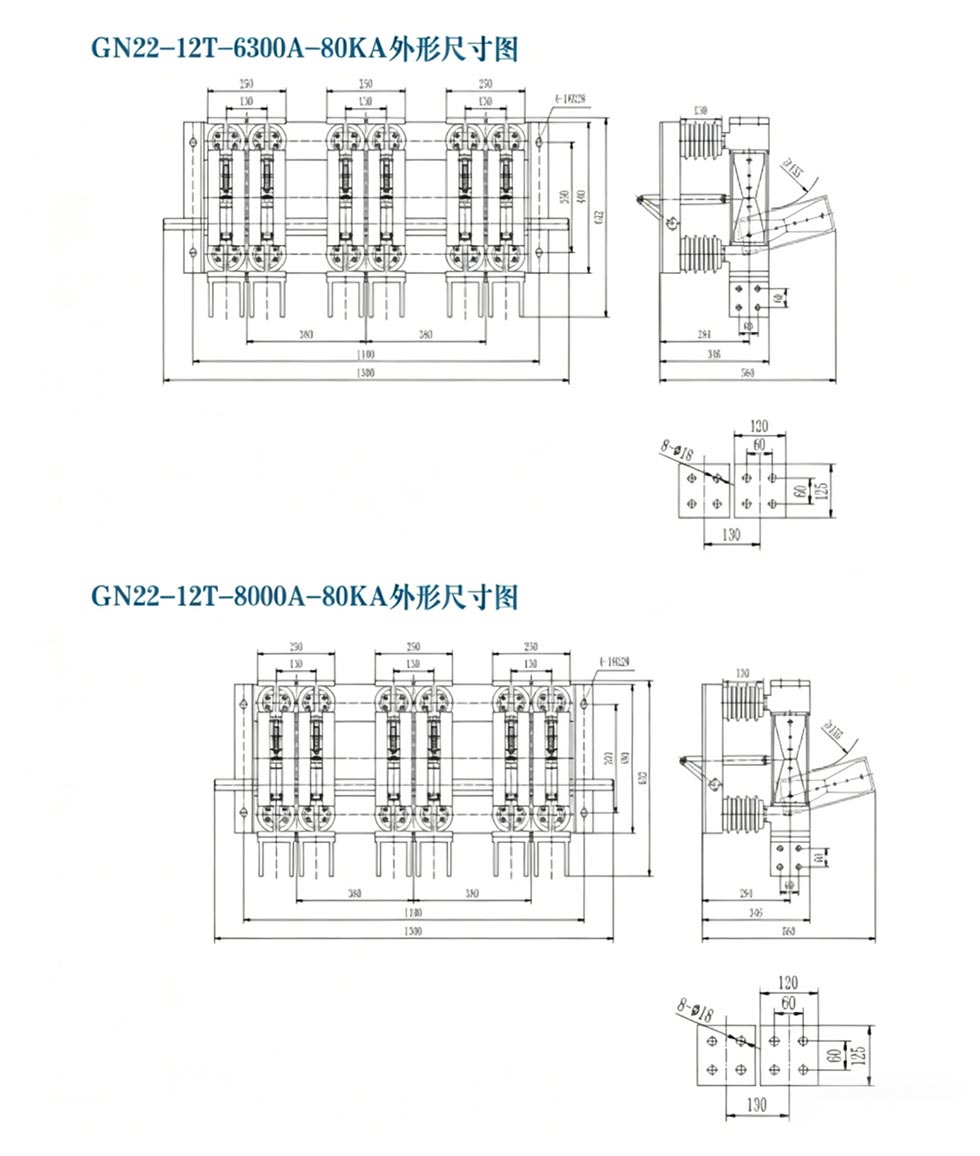

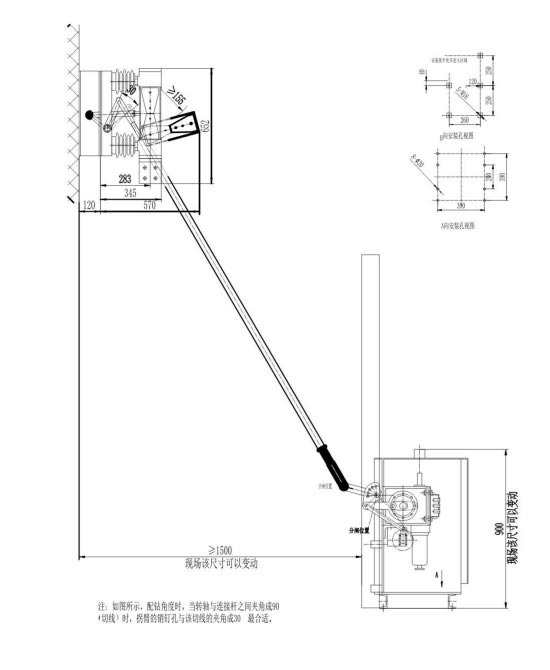

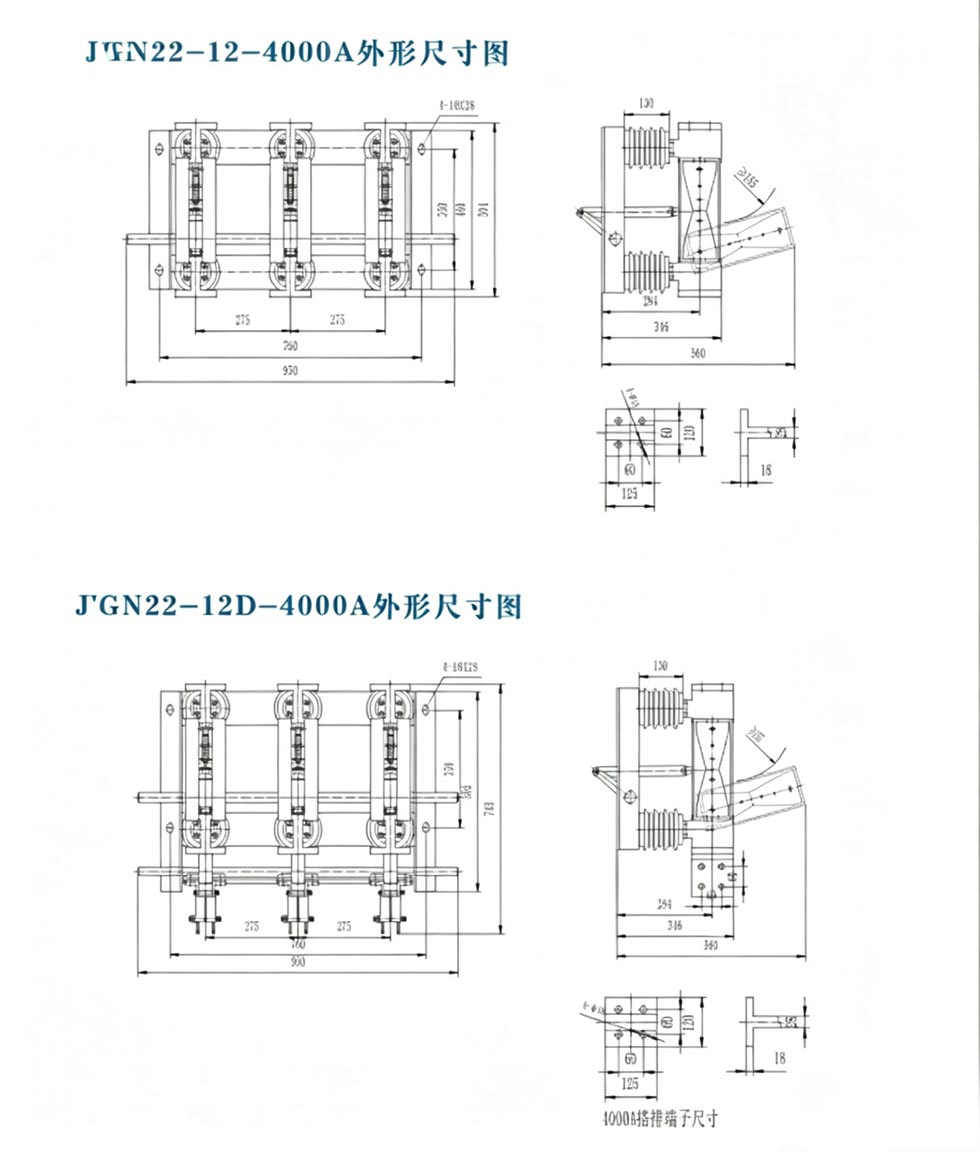

بیرونی طول و عرض

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

حقیقی دنیا کی درخواست کا کیس

کیس اسٹڈی: شیڈونگ، چین میں کوئلے سے چلنے والا بڑا پاور پلانٹ

چین کے صوبہ شانڈونگ میں کوئلے سے چلنے والے ایک بڑے پاور پلانٹ کی 2×600 میگاواٹ کی نصب صلاحیت کے ساتھ جنریٹر یونٹس اور بجلی کی محفوظ دیکھ بھال کو یقینی بنانے کے لیے جنریٹر آؤٹ لیٹ پر ہائی کرنٹ منقطع سوئچ نظام گہرائی سے چھان بین اور موازنہ کے بعد، پاور پلانٹ نے Usune GN سیریز 20kV/8000A انڈور کا انتخاب کیا۔ ہائی وولٹیج منقطع سوئچ (گراؤنڈنگ سوئچ کے ساتھ، آلودگی پروف قسم)۔ بطور نامزد کارخانہ دار، Usune اپنی مرضی کے مطابق تنصیب رہنمائی اور فروخت کے بعد سروس فراہم کرتا ہے. مصنوعات تین کے لئے مستحکم طور پر کام کر رہی ہے 2023 میں اس کی تعیناتی کے سال۔

آپریشن کے دوران، سوئچ نے زیادہ کرنٹ اور سخت اندرونی ماحول (آلودگی کی سطح IV) کے امتحان کو برداشت کیا۔ بغیر کسی خرابی کے جیسے ناقص رابطہ یا موصلیت کا نقصان۔ اس نے پاور آئسولیشن کے کام کو مؤثر طریقے سے پورا کیا۔ جنریٹر سیٹ کی بحالی کے دوران، بحالی کے عملے کی حفاظت اور بجلی کے معمول کے آپریشن کو یقینی بنانا پلانٹ گاہک مصنوعات کی کارکردگی اور Usune کی پیشہ ورانہ خدمات کو بہت زیادہ تسلیم کرتا ہے اور اس نے ایک پر دستخط کیے ہیں۔ Usune کے ساتھ طویل مدتی تعاون کا معاہدہ، اسے منقطع سوئچ کے سپلائر کے طور پر نامزد کیا گیا۔

اکثر پوچھے گئے سوالات

Q1: Usune GN سیریز انڈور ایئر آئسولیشن سوئچ کا بنیادی کام کیا ہے، اور کیا اسے رکاوٹ کے لیے استعمال کیا جا سکتا ہے؟ لوڈ کرنٹ؟

A1: بنیادی کام برقی آلات کی دیکھ بھال کے دوران قابل اعتماد پاور آئسولیشن فراہم کرنا ہے اور نظام سرکٹ میں واضح وقفہ پیدا کرکے، یہ دیکھ بھال کے اہلکاروں اور سامان کی حفاظت کو یقینی بناتا ہے۔ یہ اس بات پر زور دینا ضروری ہے کہ یہ پروڈکٹ پاور آئسولیشن ڈیوائس ہے، لوڈ ڈس کنیکٹر سوئچ نہیں۔ یہ نہیں کر سکتا لوڈ کرنٹ یا شارٹ سرکٹ کرنٹ کو روکنے کے لیے استعمال کیا جائے؛ یہ صرف اس وقت چلایا جا سکتا ہے جب سرکٹ ان لوڈ ہو یا دوسرے سوئچنگ آلات کے ذریعہ لوڈ کرنٹ میں خلل پڑنے کے بعد۔

Q2: کیا Usune GN سیریز انڈور ایئر آئسولیشن سوئچ کو سائٹ پر استعمال کی مخصوص شرائط کو پورا کرنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

A2: ہاں۔ ایک پیشہ ور صنعت کار کے طور پر، Usune جامع R&D اور حسب ضرورت صلاحیتوں کے مالک ہیں۔ کے لیے خاص استعمال کے حالات والے صارفین (جیسے کہ اونچائی ≥2500m، خصوصی آلودگی کی سطح، یا خصوصی تنصیب جگہ کی ضروریات)، ہم پروڈکٹ ڈیزائن اور پیرامیٹرز کی بنیاد پر ایڈجسٹ کرنے کے لیے گہرائی سے مواصلت میں مشغول ہو سکتے ہیں۔ سائٹ پر حقیقی حالات، اپنی مرضی کے مطابق حل فراہم کرتے ہیں۔ خصوصی استعمال کی شرائط کے ذریعے تعین کیا جاتا ہے صارف اور کارخانہ دار کے درمیان بات چیت اس بات کو یقینی بنانے کے لیے کہ پروڈکٹ سائٹ پر کام کرنے کے لیے موزوں ہے۔ ماحول اور حقیقی ضروریات۔
