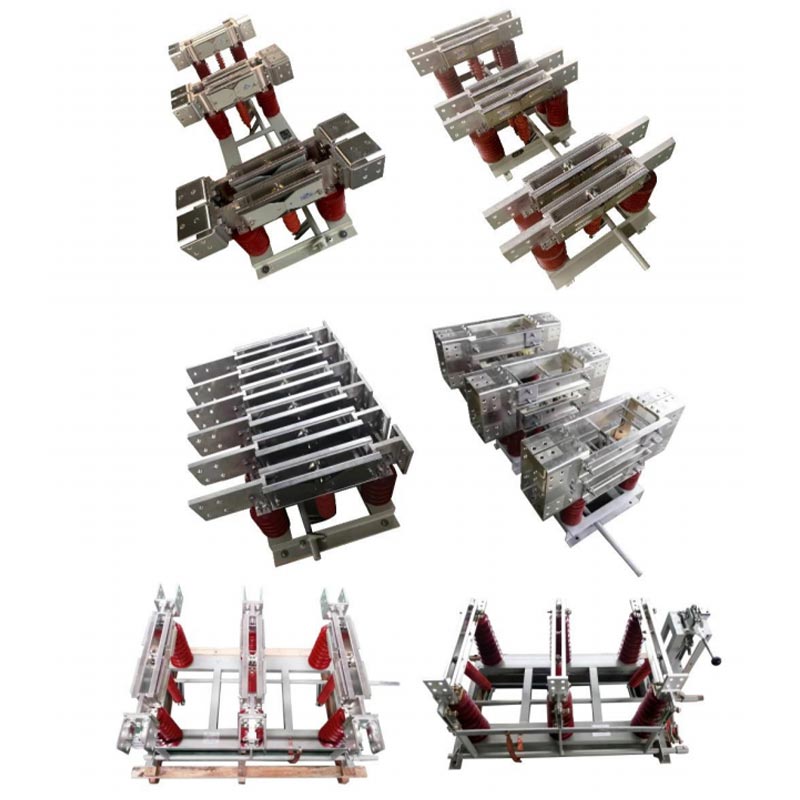

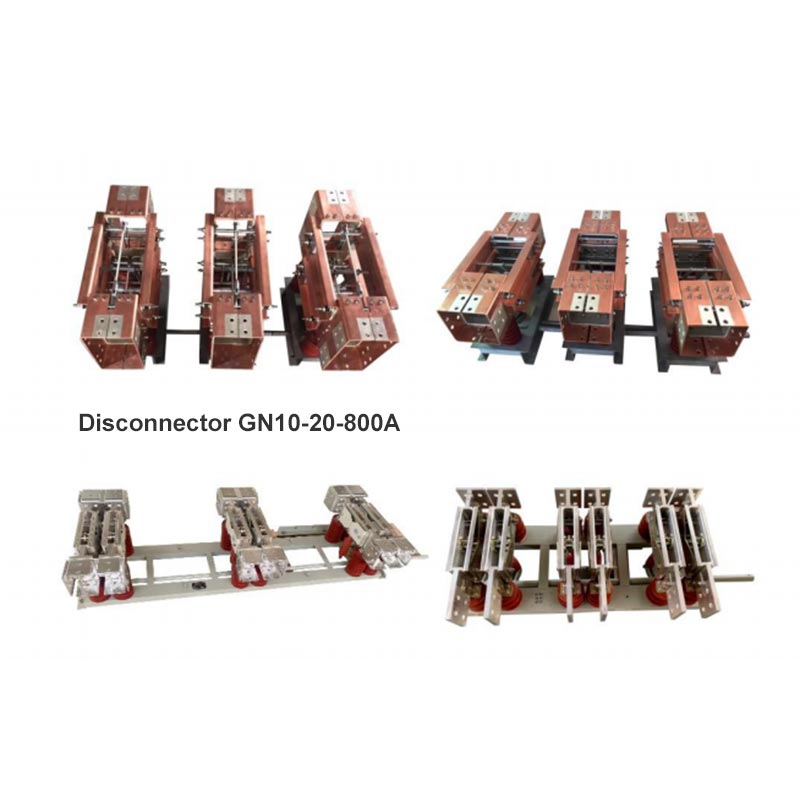

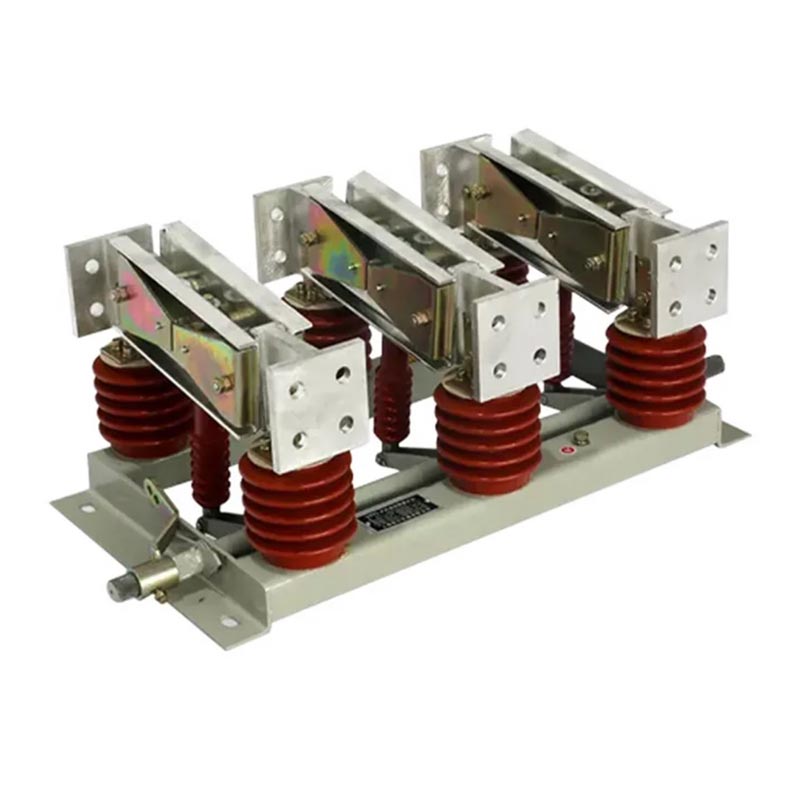

انڈور ٹائپ آئسولیشن سوئچ

GN سیریز انڈور ٹائپ آئسولیشن سوئچ ایک بغیر لوڈ سوئچنگ ڈیوائس ہے جو خاص طور پر انڈور کے لیے ڈیزائن کیا گیا ہے۔ ہائی وولٹیج کے نظام. یہ ایک مرئی الگ تھلگ خلا فراہم کرکے، اسے ایک بنا کر جسمانی طاقت کا منقطع حاصل کرتا ہے۔ برقی آلات اور نظام کی محفوظ دیکھ بھال کے لیے ضروری آلہ۔

ساختی خصوصیات

1. ماڈیولر ڈیزائن: تین آزاد واحد قطب یونٹوں پر مشتمل ہے، جنہیں لچکدار طریقے سے تین قطبوں میں ملایا جا سکتا ہے۔ مربوط ڈھانچہ، مختلف تنصیب کے منظرناموں کے مطابق قابل اطلاق۔

2. اعلی موجودہ چالکتا کا نظام: اعلی طاقت تانبے کے کھوٹ کے رابطوں کو استعمال کرتا ہے، بہترین چالکتا پیش کرتا ہے اور تھرمل استحکام، 10,000A تک کرنٹ کے ساتھ طویل مدتی آپریشن کو برداشت کرنے کے قابل۔

3. قابل اعتماد موصلیت کی کارکردگی: اعلی معیار کے انسداد آلودگی کے انسولیٹروں سے لیس، کلاس III اور کے لیے موزوں IV آلودگی والے ماحول۔

4. اختیاری گراؤنڈنگ سوئچ: کچھ ماڈل گراؤنڈنگ سوئچ کو مربوط کرتے ہیں، تنہائی کی محفوظ بنیاد کو حاصل کرتے ہوئے سرکٹ اور آپریشنل حفاظت کو بڑھانا۔

ماڈل کی تفصیل

قابل اطلاق معیارات

ہائی وولٹیج برقی آلات کے پیشہ ور سپلائر کے طور پر، Usune قومی اور صنعت کی سختی سے پابندی کرتا ہے مصنوعات کے معیار اور حفاظت کو یقینی بنانے کے معیارات:

- GB 1985-2014 "ہائی وولٹیج AC منقطع کرنے والے سوئچز اور گراؤنڈنگ سوئچز"
- GB/T 11022-2011 "ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے معیار کے لیے عام تکنیکی تقاضے"
- DL/T 486-2010 "ہائی وولٹیج AC منقطع کرنے والے سوئچز اور گراؤنڈنگ سوئچز کے لیے تکنیکی ترتیب کے حالات"
- DL/T 593-2006 "ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے تکنیکی تقاضے"

تکنیکی پیرامیٹرز

1. وولٹیج اور موجودہ نردجیکرن

- وولٹیج کی درجہ بندی: 12kV، 20kV، 35kV
- موجودہ شرح شدہ: 2000A، 3150A، 4000A، 5000A، 6000A، 8000A، 9000A، 10000A
- ریٹیڈ شارٹ ٹائم اسٹینڈ کرنٹ: زیادہ سے زیادہ 80kA

2. مصنوعات کے زمرے

- فنکشن کے لحاظ سے: غیر زمینی، سنگل گراؤنڈ، تھرو وال ٹائپ
- آپریشن کے طریقے سے: دستی، الیکٹرک (اختیاری)

استعمال کی شرائط

انڈور ٹائپ آئسولیشن سوئچ سخت صنعتی ماحول کے لیے موزوں ہے اور اس میں وسیع موافقت ہے:

1. محیط درجہ حرارت: -50℃ ~ +50℃
2. اونچائی: ≤2000m (اونچائی ≥2500m موافقت کو بڑھانے کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے)
3. ہوا کا دباؤ: ≤700Pa (ہوا کی رفتار کے برابر ≤34m/s)
4. زلزلے کی شدت: ≤8
5. آئسنگ موٹائی: ≤20mm
6. آلودگی کی سطح: کلاس III، IV
7. تنصیب کا ماحول: کوئی آتش گیر یا دھماکہ خیز خطرہ، کوئی کیمیائی سنکنرن، اور کوئی شدید کمپن نہیں

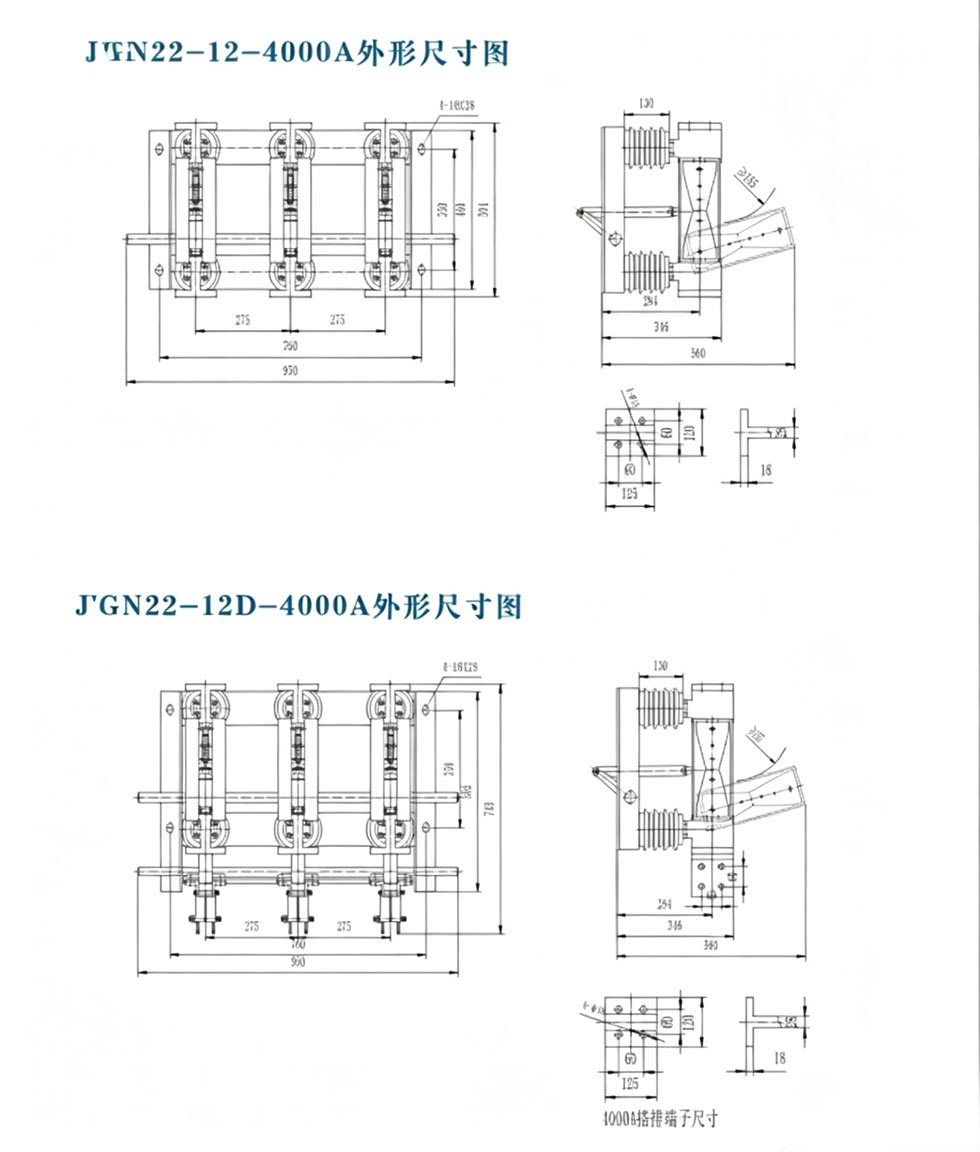

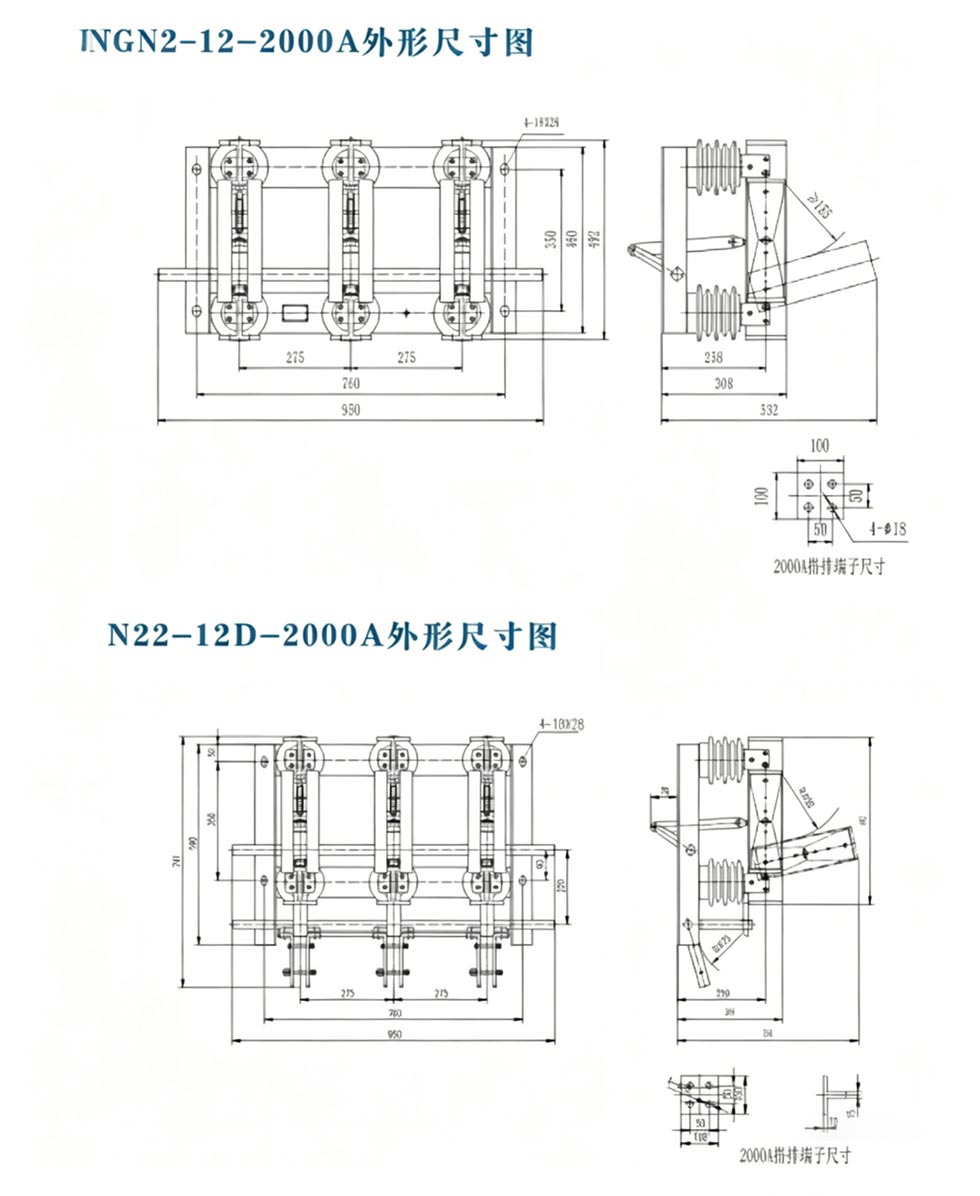

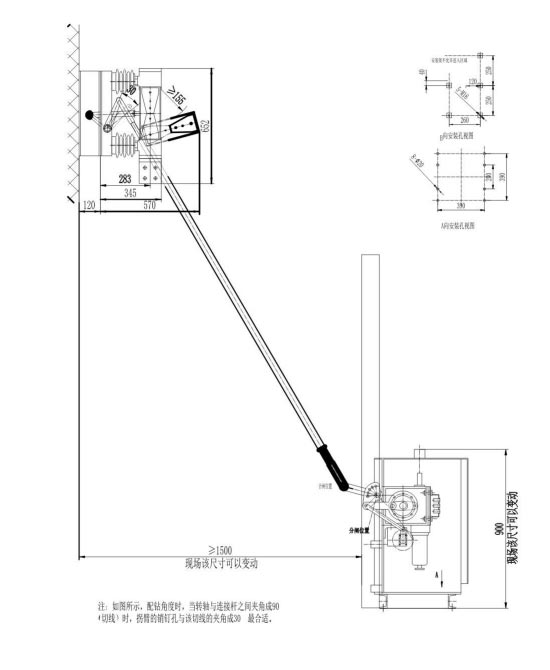

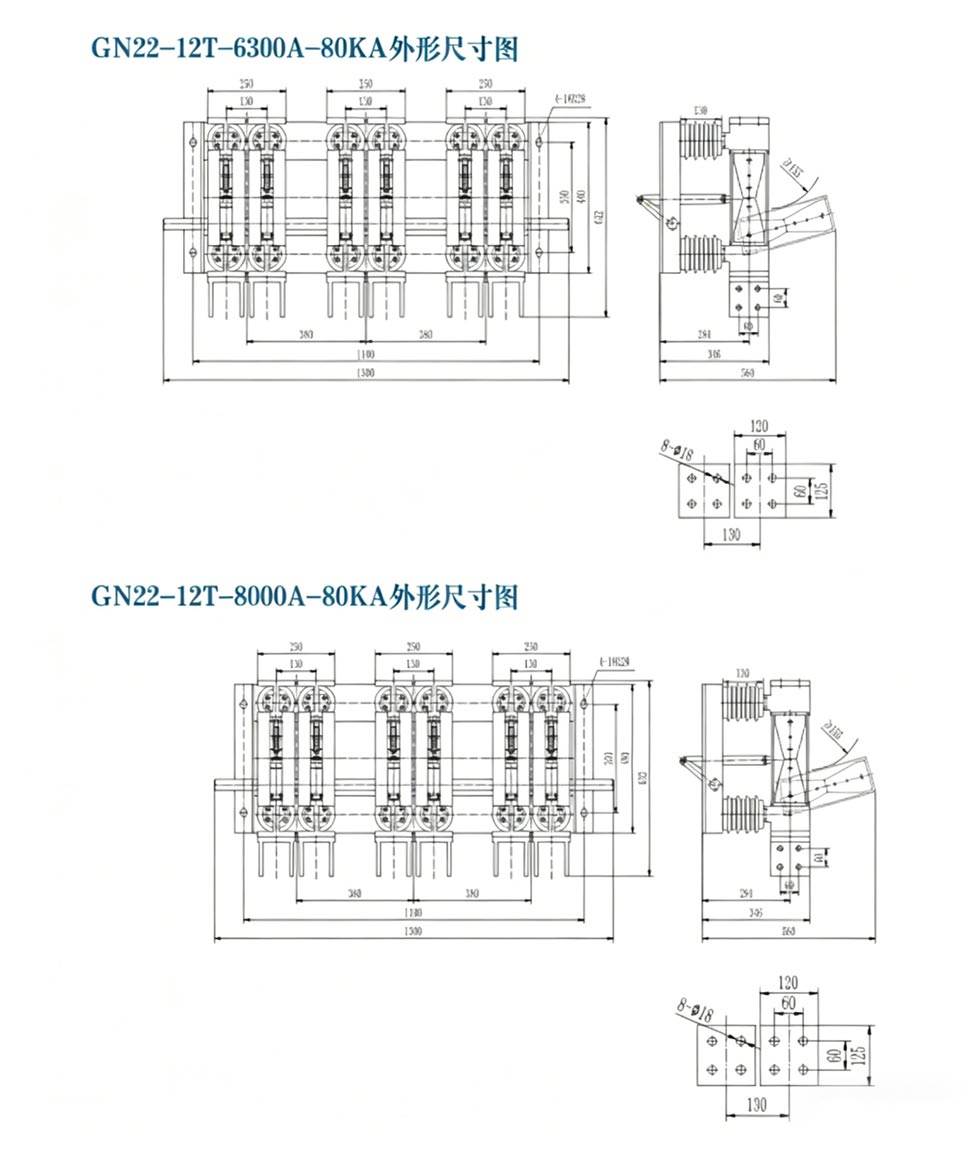

بیرونی طول و عرض

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

عملی درخواست

کیس: مشرقی چین میں ایک بڑے اسٹیل پلانٹ کو اپنے 20kV جنریٹر آؤٹ لیٹ سسٹم کو ہائی کرنٹ آئسولیشن سے لیس کرنے کی ضرورت تھی۔ سامان پودوں کا ماحول سخت تھا (زیادہ دھول، درجہ چہارم کی آلودگی) اور اس کی موجودہ ضروریات بہت زیادہ تھیں۔ (8000A)، سازوسامان کی وشوسنییتا پر سخت تقاضے رکھنا۔ بالآخر، فیکٹری نے Usune کا انتخاب کیا۔ GN□-20DW/8000-80 ڈس کنیکٹر سوئچ۔ بنیادی وجوہات اس کا آلودگی سے بچنے والا ڈیزائن، درجہ چہارم کے موافق ہونا تھا۔ آلودگی کے ماحول، جنریٹر کے آؤٹ پٹ لوڈ سے مماثل 8000A ریٹیڈ کرنٹ، اور انٹیگریٹڈ گراؤنڈنگ سوئچ بحالی کی حفاظت کو یقینی بنانا. 2023 میں اپنے شروع ہونے کے بعد سے، یہ سامان دو سالوں سے مستحکم طور پر کام کر رہا ہے، ماہانہ دیکھ بھال کے دوران قابل اعتماد تنہائی فراہم کرنا، بجلی کے جھٹکے کے خطرے کو ختم کرنا۔ دی آلودگی سے بچنے والے انسولیٹروں میں کوئی واضح عمر یا خارج ہونے کے نشانات نہیں دکھائے جاتے ہیں، جو دیکھ بھال کو نمایاں طور پر کم کرتے ہیں فریکوئنسی اور اخراجات، یہ ثابت کرتے ہوئے کہ Usune GN سیریز ڈس کنیکٹر سوئچ ہیوی ڈیوٹی کے لیے ایک مثالی انتخاب ہے۔ صنعتی بجلی کے نظام.

اکثر پوچھے گئے سوالات

Q1: ڈس کنیکٹر سوئچ اور لوڈ سوئچ کے درمیان بنیادی فرق کیا ہے؟

A1: ایک منقطع سوئچ ایک بغیر لوڈ سوئچنگ ڈیوائس ہے جس میں آرک بجھانے کی صلاحیت نہیں ہے۔ یہ صرف استعمال کیا جاتا ہے سرکٹ بریکر کے لوڈ کو منقطع کرنے کے بعد سرکٹ کو الگ کر دیں۔ ایک لوڈ سوئچ ایک خاص بوجھ کو منقطع کر سکتا ہے۔ موجودہ GN سیریز منقطع سوئچ ایک نظر آنے والے الگ تھلگ خلا فراہم کرتا ہے، اس دوران مکمل حفاظت کو یقینی بناتا ہے۔ دیکھ بھال

Q2: کیا GN سیریز انڈور ٹائپ آئسولیشن سوئچ اونچائی والے علاقوں (≥2500m) میں عام طور پر کام کر سکتا ہے؟

A2: ہاں۔ معیاری ماڈل اونچائی ≤2000m کے لیے موزوں ہے۔ اونچائی ≥2500m کے لیے، Usune موصلیت کو بڑھا سکتا ہے اور میکانی کارکردگی صارف کے مطابق مستحکم سامان کے آپریشن کو یقینی بنانے کی ضرورت ہے۔

Q3: GN سیریز کے منقطع سوئچز کے لیے کیا دیکھ بھال کی ضرورت ہے؟

A3: باقاعدہ دیکھ بھال میں شامل ہیں: (1) دراڑیں اور خارج ہونے والے نشانات کے لیے انسولیٹروں کی جانچ کرنا۔ (2) رابطے کے دباؤ کی جانچ کرنا اور درجہ حرارت (≤70℃ شرح شدہ کرنٹ پر)؛ (3) گراؤنڈ سوئچ اور انٹر لاکنگ ڈیوائس کی سالمیت کی تصدیق کرنا؛ (4) آپریٹنگ میکانزم کو باقاعدگی سے چکنا کرنا۔ مناسب دیکھ بھال 20-30 سال کی خدمت زندگی کی ضمانت دے سکتی ہے۔

Usune GN سیریز انڈور ٹائپ آئسولیشن سوئچ جدید ٹیکنالوجی، قابل اعتماد کارکردگی اور وسیع کو یکجا کرتا ہے۔ موافقت، اسے بڑے پاور پلانٹس، سٹیل ملز، اور صنعتی پاور سسٹم کے لیے ترجیحی پروڈکٹ بناتی ہے۔ جیسا کہ چین کی ہائی وولٹیج برقی صنعت میں ایک سرکردہ صنعت کار، Zhejiang Usune Electric Co., Ltd. پر انحصار کرتا ہے اس کی پیشہ ورانہ R&D ٹیم، سخت کوالٹی کنٹرول سسٹم، اور پراجیکٹ کا بھرپور تجربہ، صارفین کو فراہم کرتا ہے۔ اعلی معیار کی مصنوعات اور اپنی مرضی کے مطابق حل. چاہے نئے پراجیکٹس یا آلات کے اپ گریڈ کے لیے، یہ محفوظ فراہم کر سکتا ہے، مستحکم، اور موثر طاقت تنہائی تحفظ.
