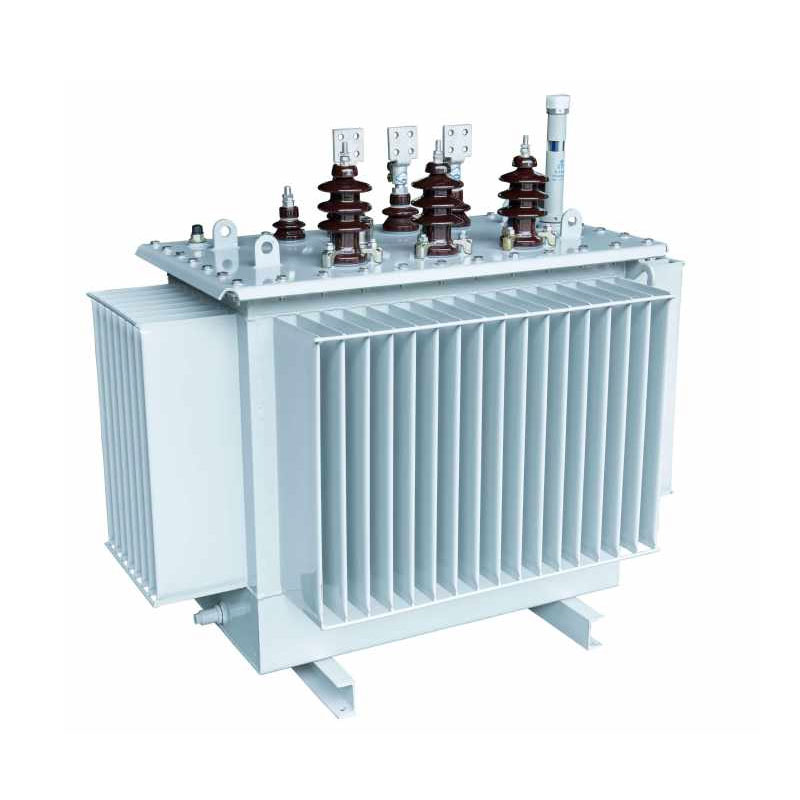

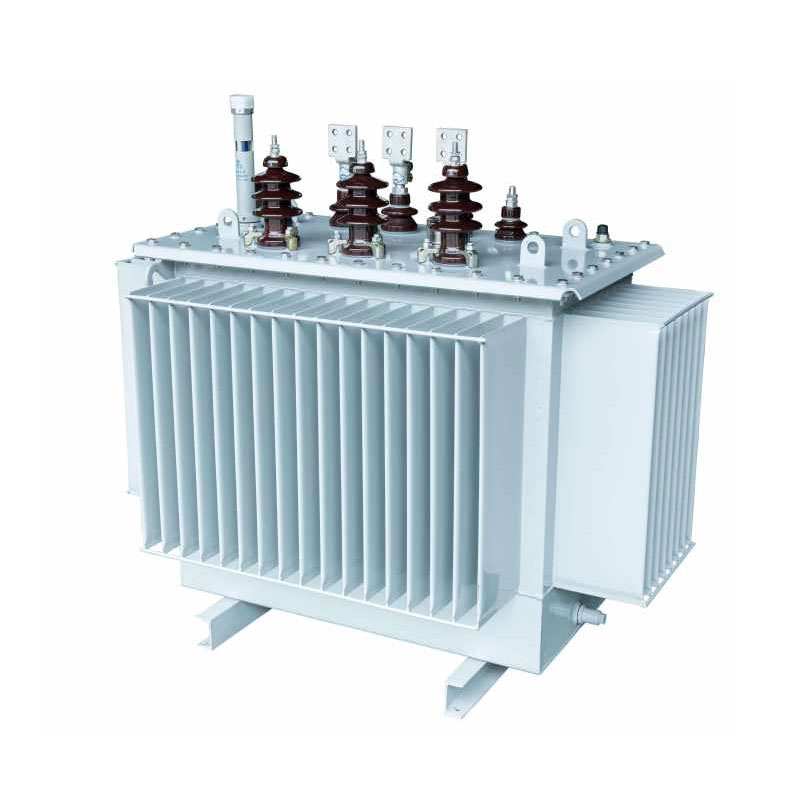

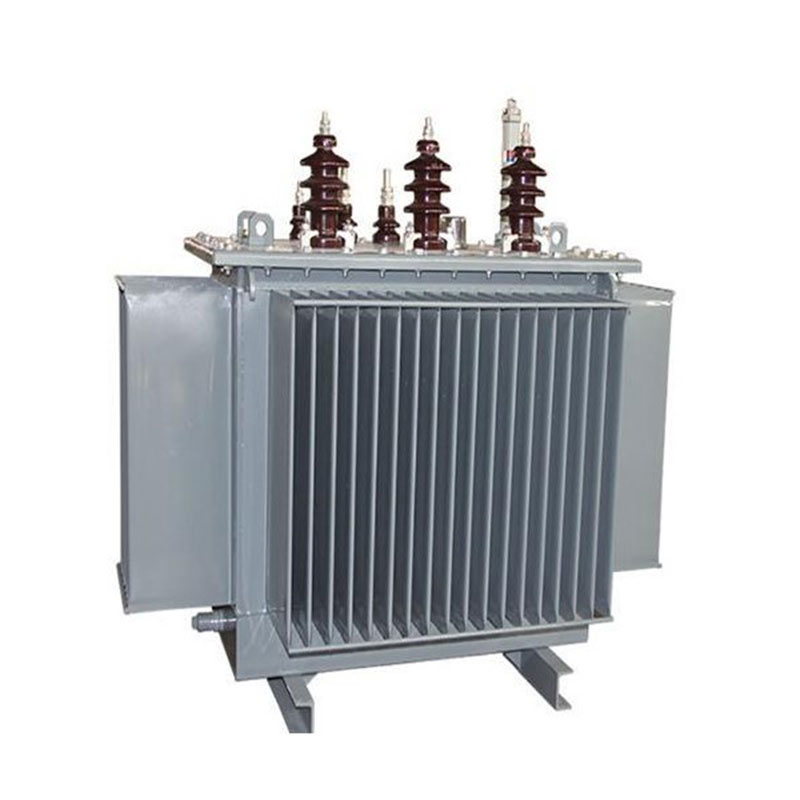

Usune 4000kVA تھری فیز تیل میں ڈوبا ہوا ٹرانسفارمر 10kV، 20kV، اور کی تین مرکزی دھارے کی وولٹیج کی سطحوں کا احاطہ کرتا ہے۔ 36kV، ایک اپ گریڈ شدہ، اعلی کارکردگی، توانائی کی بچت والے ڈسٹری بیوشن ٹرانسفارمر کی نمائندگی کرتا ہے۔ روایت سے ہٹنا اسٹیکڈ لیمینیشن کور ڈھانچے، یہ ایک مساوی مثلث 3D زخم کور لے آؤٹ کو اپناتا ہے۔ اس ڈیزائن کے نتیجے میں a بنیادی کالم کا کراس سیکشن دائرے کے قریب پہنچتا ہے، تنگ وائنڈنگ فٹ، اور ایک خلا کے بغیر مقناطیسی سرکٹ، بنیادی طور پر روایتی ٹرانسفارمرز میں پائے جانے والے عام مسائل کو حل کرنا جیسے تھری فیز کا عدم توازن، زیادہ آپریٹنگ نقصانات، اور ضرورت سے زیادہ شور.
معیاری پروڈکشن لائنوں اور سخت کوالٹی کنٹرول سسٹم کی حمایت سے، پروڈکٹ مضبوط ماحولیاتی پیش کش کرتی ہے۔ موافقت اور اعلی آپریشنل استحکام۔ یہ کمپلیکس کی طویل مدتی، قابل اعتماد بجلی کی فراہمی کے مطالبات کو پورا کرتا ہے۔ منظرنامے—بشمول گرڈ اپ گریڈ، صنعتی پیداوار، اور پہلے سے تیار شدہ سب سٹیشن انضمام — فراہم کرتے وقت بہترین توانائی کی بچت کے فوائد اور اقتصادی قدر.
کور اعلی پاکیزگی کے اناج پر مبنی سلکان اسٹیل شیٹس سے بنایا گیا ہے، درآمد شدہ جرمن جارج کا استعمال کرتے ہوئے پروسیس کیا گیا ہے کراس کاٹنے کا سامان. یہ 45° جوائنٹنگ کے عمل اور ملٹی اسٹیج سرکلر کراس سیکشن کا استعمال کرتا ہے۔ لیمینیشن کے ذریعہ تشکیل دیا گیا ڈھانچہ، مؤثر طریقے سے مقناطیسی رساو اور ہسٹریسیس کے نقصانات کو کم کرتا ہے۔ مساوی سہ رخی ترتیب اس بات کو یقینی بناتی ہے کہ تینوں مراحل کے مقناطیسی راستے برابر اور کم سے کم ہیں۔ مکمل طور پر مقناطیسی سرکٹ ایئر گیپس کو ختم کرتے ہوئے، ڈیزائن نمایاں طور پر بغیر بوجھ کے نقصانات اور آپریٹنگ شور کو کم کرتا ہے، تیسری ہارمونک نسل کو دباتا ہے، اور تین فیز پاور بیلنس حاصل کرتا ہے۔
ہائی وولٹیج کنڈلی ایک بیلناکار سمیٹ ڈیزائن کا استعمال کرتی ہے، جبکہ کم وولٹیج کنڈلی دونوں بیلناکاروں کو سپورٹ کرتی ہے۔ اور ورق سمیٹنے کے عمل۔ آپٹمائزڈ کوائل کا ڈھانچہ عقلی مقناطیسی سرکٹ کی تقسیم کو یقینی بناتا ہے، شارٹ سرکٹ کے اثرات اور اوورلوڈز کے خلاف ٹرانسفارمر کی مزاحمت کو نمایاں طور پر بڑھانا، اس طرح مؤثر طریقے سے گرڈ کے اتار چڑھاو کی وجہ سے کوائل کی خرابی یا سامان کی خرابی کو روکنا۔ مرتکز سمیٹنے کا ڈھانچہ طویل مدتی بوجھ کے حالات میں محفوظ اور مستحکم آپریشن کو یقینی بناتے ہوئے مجموعی ساختی استحکام کو بہتر بناتا ہے۔
ٹینک کو خاص جارج کوروگیٹڈ ٹینک کی پیداوار کا استعمال کرتے ہوئے اعلی صحت سے متعلق کولڈ رولڈ اسٹیل سے بنایا گیا ہے۔ لائن سطح کو پیٹرو کیمیکل گریڈ کے ساتھ لیپت کیا گیا ہے، خصوصی اینٹی کورروشن فنِش جو تیل کے خلاف مزاحمت کرتی ہے اور کیمیائی سنکنرن، اسے مختلف سخت صنعتی آپریٹنگ ماحول کے لیے موزوں بناتا ہے۔ مربوط نالیدار ڈھانچہ موثر گرمی کی کھپت فراہم کرتا ہے اور خود بخود تھرمل توسیع کو ایڈجسٹ کرتا ہے اور ٹرانسفارمر تیل کا سنکچن؛ اس کے علاوہ، ہوا سے الگ تھلگ اندرونی ڈیزائن مؤثر طریقے سے عمر بڑھنے کو سست کر دیتا ہے۔ موصلیت کا تیل، سامان کی مجموعی سروس کی زندگی کو نمایاں طور پر بڑھاتا ہے۔
4000kVA تھری فیز تیل میں ڈوبا ہوا ٹرانسفارمر کلاس A کی موصلیت کا ڈھانچہ بھرتا ہے۔ اعلی اور کے ساتھ کم وولٹیج کنڈلیوں کو مرتکز طریقے سے ترتیب دیا گیا ہے، انٹر کوائل گیپ ایک ڈیزائن کا استعمال کرتا ہے جس میں پیپر بورڈ آستین اور اندرونی موصلیت اور گرمی کی کھپت کے نظام کو بہتر بنانے کے لیے تیل کے چھوٹے فرق۔ یہ مؤثر طریقے سے بڑھاتا ہے آلات کی موصلیت کی طاقت، موصلیت کی خرابی کے واقعات کو ختم کرتی ہے، اور مسلسل، محفوظ آپریشن کو یقینی بناتی ہے۔ شرح شدہ بوجھ اور اعتدال پسند اوورلوڈ حالات کے تحت۔
Usune 4000kVA تھری فیز تیل میں ڈوبا ہوا ٹرانسفارمر توانائی کی بچت کی بہترین کارکردگی کا حامل ہے۔ سالانہ آپریشن معیاری صنعت کے فارمولوں کا استعمال کرتے ہوئے لاگت اور کاربن کے اخراج کا درست اندازہ لگایا جا سکتا ہے، پروجیکٹ توانائی کی تشخیص اور لاگت کا بجٹ:
1. سالانہ بجلی کی لاگت کا فارمولہ: سالانہ بجلی کی لاگت (CNY/سال) = [نان لوڈ نقصان (kW) + لوڈ نقصان (kW) × (اوسط
لوڈ کی شرح)²] × 365 دن × 24 گھنٹے × بجلی کی قیمت
2. سالانہ کاربن کے اخراج کا فارمولا: سالانہ CO₂ اخراج = [کوئی بوجھ نہیں (kW) + لوڈ نقصان (kW) × (اوسط لوڈ کی شرح)²] ×
365 دن × 24 گھنٹے × کاربن کے اخراج کا عنصر (kg-CO₂/kWh)
اسی صلاحیت کے روایتی ٹرانسفارمرز کے مقابلے میں، اس پروڈکٹ میں بغیر لوڈ اور لوڈ کے نقصانات کم ہیں۔ میں ایسے منظرنامے جن میں طویل مدتی مسلسل آپریشن کی ضرورت ہوتی ہے—جیسے صنعتی پیداوار اور شہری پاور گرڈ—یہ مؤثر طریقے سے بجلی کے اخراجات کو کم کرتا ہے اور کاربن کے اخراج کو کم کرتا ہے۔ یہ مکمل طور پر گرڈ توانائی کی بچت کے معیارات اور سبز رنگ کی تعمیل کرتا ہے۔ صنعتی پیداوار کی ضروریات، بقایا اقتصادی اور ماحولیاتی فوائد کی فراہمی۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
نوٹ: 500 kVA اور اس سے نیچے کی درجہ بندی کی گنجائش والے ٹرانسفارمرز کے لیے، میز میں ریمپ کے اوپر لوڈ کی کمی ہے پر لاگو Dyn11 کنکشن گروپ، اور ریمپ کے نیچے لوڈ کا نقصان Yyn0 کنکشن گروپ پر لاگو ہوتا ہے۔
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| برائے نام صلاحیت (kVA) | HV (kV) | ہائی وولٹیج ٹیپنگ کی حد | LV (kV) | ویکٹر گروپ | بغیر بوجھ کا نقصان (kW) | بوجھ کا نقصان (کلو واٹ) | بغیر لوڈ کرنٹ (%) | رکاوٹ (%) | کل وزن (کلوگرام) | L×W × H (mm) | تنصیب کا مرکز / تنصیب کا سوراخ (ملی میٹر) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
شیڈونگ میں ٹیکسٹائل کا ایک بڑا گروپ سال بھر مسلسل اپنی پیداواری لائنیں چلاتا ہے، جس کا مطالبہ بہت زیادہ ہوتا ہے۔ بجلی کی فراہمی کے استحکام. اس پروجیکٹ میں متعدد Usune 4000kVA 10kV تیل میں ڈوبے ہوئے ٹرانسفارمرز کو ہینڈل کرنے کے لیے استعمال کیا گیا ہے۔ پارک کی بنیادی بجلی کی تقسیم۔ کمیشننگ کے بعد سے، سامان کم شور اور کم کے ساتھ آسانی سے چل رہا ہے۔ توانائی کی کھپت. اس نے پچھلے مسائل جیسے کہ تھری فیز وولٹیج کی عدم استحکام اور زیادہ توانائی کی کھپت کو حل کیا۔ عمر رسیدہ ٹرانسفارمرز کے ساتھ منسلک - اس طرح انٹرپرائز کی سالانہ بجلی اور O&M کو مؤثر طریقے سے کم کرتا ہے۔ ٹیکسٹائل کی پیداواری لائنوں کے لیے مستحکم بجلی کی فراہمی کو یقینی بناتے ہوئے اخراجات۔
جنوبی چین کے ایک ساحلی شہر میں پاور گرڈ اپ گریڈ کے منصوبے کے لیے Usune 4000kVA 20kV تیل میں ڈوبے ہوئے ٹرانسفارمرز پہلے سے تیار شدہ سب سٹیشنوں کو لیس کرنے کے لیے منتخب کیا گیا تھا۔ ایک کمپیکٹ ڈھانچہ اور مضبوط ماحولیاتی خصوصیات موافقت، پروڈکٹ کمپیکٹ اربن لے آؤٹ میں بالکل فٹ بیٹھتی ہے اور پیچیدہ آؤٹ ڈور آپریٹنگ کو برداشت کرتی ہے حالات یہ سامان دو سال سے زیادہ عرصے سے بغیر ہارمونک مداخلت اور مستحکم کے ساتھ محفوظ طریقے سے چل رہا ہے۔ وولٹیج آؤٹ پٹ، شہری تجارتی اور رہائشی علاقوں کے لیے بجلی کی فراہمی کے معیار کو نمایاں طور پر بہتر کرتا ہے اور شہر کے گرڈ اپ گریڈ کے موثر نفاذ میں سہولت فراہم کرنا۔
یہ پروڈکٹ تین مرکزی دھارے کی وولٹیج کی درجہ بندی کو سپورٹ کرتی ہے — 10kV، 20kV، اور 36kV — معیاری سول اور صنعتی کا احاطہ کرتے ہوئے بجلی کی تقسیم کے منظرنامے یہ خاص طور پر شہری اور دیہی گرڈ اپ گریڈ اور بجلی کی فراہمی کے لیے موزوں ہے۔ صنعتی اور کان کنی کے اداروں. یہ ماڈیولر سب اسٹیشنز اور پہلے سے تیار شدہ کنٹینرائزڈ کے ساتھ بغیر کسی رکاوٹ کے مربوط ہوتا ہے۔ سب اسٹیشنز، تمام ایپلی کیشنز میں غیر معمولی استعداد کا مظاہرہ کرتے ہیں۔
پروڈکٹ میں ایک 3D مساوی مثلثی زخم کی بنیادی ساخت ہے۔ مقناطیسی سرکٹ خلا سے پاک ہے، اس کے ساتھ تین فیز مقناطیسی راستے لمبائی میں سب سے چھوٹے اور برابر ہوتے ہیں، جو بغیر بوجھ اور مقناطیسی کو کافی حد تک کم کرتے ہیں۔ رساو کے نقصانات. صحت سے متعلق سلکان اسٹیل شیٹ کی کٹنگ اور ایک بہتر کوائل کی ساخت کے ساتھ مل کر، یہ کم سے کم آپریٹنگ توانائی کی کھپت اور شور. طویل مدتی آپریشن بجلی کے اخراجات میں نمایاں کمی پیدا کرتا ہے اور کاربن کا اخراج، سبز توانائی کی کارکردگی کے لیے ریاستی گرڈ کے معیارات کی مکمل تعمیل کرتا ہے۔
یہ سامان کلاس A کی موصلیت اور صنعتی درجے کی اینٹی سنکنرن کوٹنگز کا استعمال کرتا ہے، جو اسے تیل کا مقابلہ کرنے کے قابل بناتا ہے۔ آلودگی، کیمیائی سنکنرن، اور درجہ حرارت کے اتار چڑھاو — اسے مختلف سخت کاموں کے لیے موزوں بنانا حالات نالیدار تیل کا ٹینک یونٹ کو ہوا سے الگ کرتا ہے، مؤثر طریقے سے موصلیت کے تیل کی عمر بڑھنے میں تاخیر کرتا ہے۔ تیل کی تبدیلیوں اور دیکھ بھال کی تعدد کو کم کرنا۔ معیاری آپریٹنگ حالات کے تحت، ٹرانسفارمر پیش کرتا ہے a طویل سروس کی زندگی اور کم دیکھ بھال کے اخراجات، صنعتی جیسے متنوع ماحول میں مستحکم کارکردگی کو یقینی بنانا پیداواری سہولیات اور آؤٹ ڈور پاور گرڈز۔
