آؤٹ ڈور وولٹیج ٹرانسفارمر

Usune TYD سیریز کا آؤٹ ڈور وولٹیج ٹرانسفارمر 35kV سے 220kV تک تمام وولٹیج لیولز کا احاطہ کرتا ہے، ہائی وولٹیج کو تبدیل کرتا ہے۔ توانائی کی پیمائش، وولٹیج کی پیمائش کی ضروریات کو پورا کرنے کے لیے 100/√3 V یا 100 V معیاری کم وولٹیج سگنلز کے نظام، ریلے پروٹیکشن، اور گرڈ سنکرونائزیشن کی تصدیق۔ روایتی برقی مقناطیسی وولٹیج ٹرانسفارمرز کے مقابلے، اس پروڈکٹ میں پاور لائن کیریئر کمیونیکیشن کپلنگ کی بھی خصوصیت ہے، فیررسوننس کے مسائل سے گریز۔ اس کا مجموعی ڈھانچہ قابل اعتماد ہے، ہائی وولٹیج پاور گرڈز کے طویل مدتی محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے، اسے بنیادی بناتا ہے سمارٹ گرڈ کی تعمیر کے لیے معاون آلہ۔

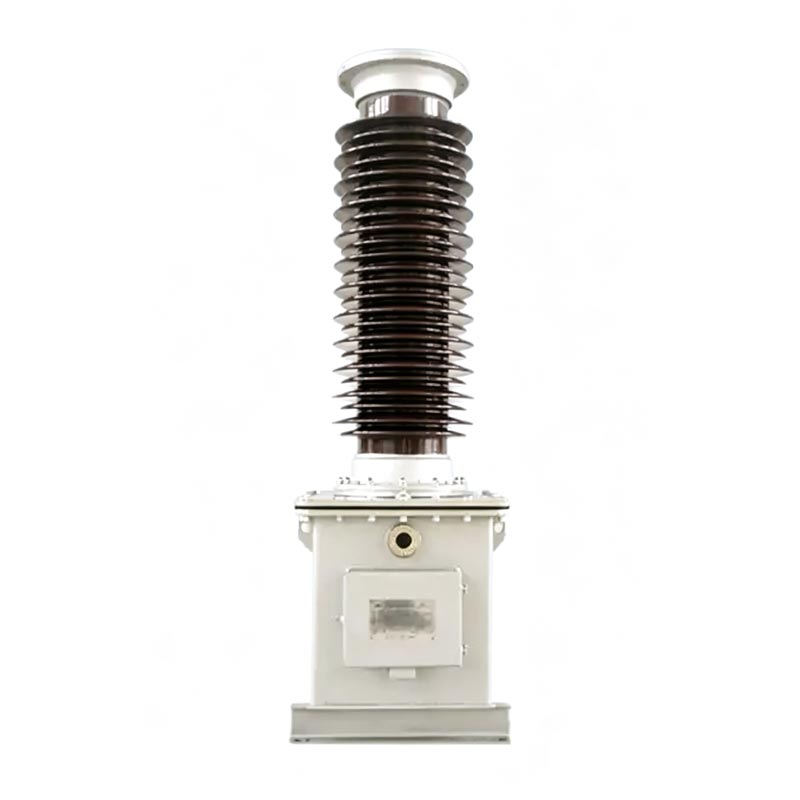

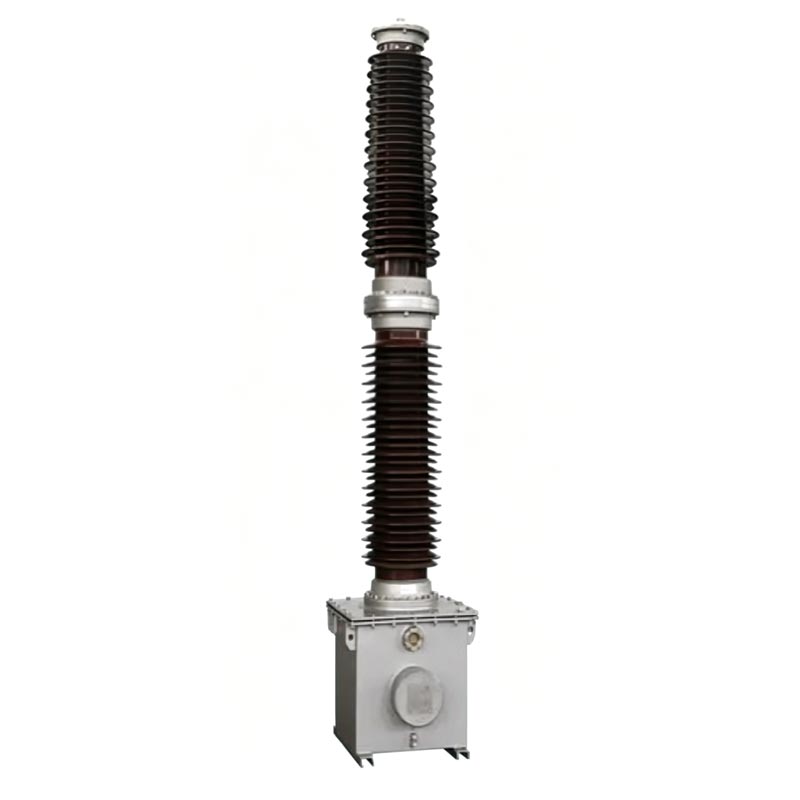

کیپسیٹر وولٹیج ٹرانسفارمر

TYD-35 (66, 110/220)kV-0.01 (0.02)

عمومی ہدایات

پروڈکٹ ماڈل کی وضاحت

TYD سیریز کے ماڈل کوڈز واضح طور پر مصنوعات کے پیرامیٹرز اور قابل اطلاق منظرناموں کی وضاحت کرتے ہیں، انجینئرنگ کی سہولت فراہم کرتے ہیں۔ انتخاب اور سائٹ پر تنصیب۔ کوڈنگ کے قوانین درج ذیل ہیں:

1. ماڈل کی ساخت: TYD ① – ② ③

- TYD: capacitive وولٹیج ٹرانسفارمر کے لیے کوڈ
- ①: نظام کا درجہ بندی شدہ فیز وولٹیج (یونٹ: kV)
- ②: وولٹیج تقسیم کرنے والے کی درجہ بندی کی گنجائش (یونٹ: μF، اختیاری 0.01μF، 0.02μF)
- ③: فنکشنل فیچر کا لاحقہ کوڈ

2. لاحقہ کوڈ کی وضاحت:

- H: آلودگی سے بچنے والی قسم، بہت زیادہ آلودہ علاقوں کے لیے موزوں
- جی: اونچائی کی قسم، 2000 میٹر اونچائی سے اوپر والے علاقوں کے لیے موزوں ہے۔
- F: غیر جانبدار نقطہ غیر مؤثر طریقے سے گراؤنڈ سسٹم کے لیے موزوں ہے۔

3. عام ماڈل کی مثال

TYD110/√3-0.02FH، 110kV وولٹیج کی سطح کی نمائندگی کرتا ہے، ایک وولٹیج ڈیوائیڈر ریٹیڈ کیپیسیٹینس 0.02μF، کے لیے موزوں نیوٹرل پوائنٹ غیر مؤثر طریقے سے گراؤنڈڈ سسٹمز اور کلاس ڈی آلودگی کے ماحول، ایک کیپسیٹو وولٹیج ٹرانسفارمر۔

بنیادی افعال

1. درست پیمائش اور وولٹیج کی پیمائش

اعلی صحت سے متعلق وولٹیج کے حصول اور توانائی کی پیمائش کو قابل بناتا ہے، پاور گرڈ کی درست تصفیہ کو یقینی بناتا ہے کھپت کے اعداد و شمار.

2. پاور گرڈ تحفظ اور خودکار کنٹرول

ریلے کے تحفظ، پاور گرڈ خودکار کنٹرول، اور ہم وقت سازی کے لیے مستحکم وولٹیج سگنل فراہم کرتا ہے توثیق، نظام کی خرابیوں پر تیز ردعمل کو قابل بنانا۔

3. پاور لائن کمیونیکیشن کپلنگ

پاور لائن کیریئر کمیونیکیشن کے لیے کپلنگ کیپسیٹر کے طور پر کام کرتا ہے، بغیر پاور لائن سگنل ٹرانسمیشن کو حاصل کرتا ہے۔ اضافی وائرنگ.

عمل درآمد کے معیارات

آؤٹ ڈور وولٹیج ٹرانسفارمر کی پوری پیداوار اور جانچ کا عمل سختی سے قومی معیار پر عمل پیرا ہے۔ مستند معیارات، مکمل طور پر انجینئرنگ قبولیت کی تصریحات پر پورا اترتے ہیں:
- GB/T20840.1-2010 "انسٹرومنٹ ٹرانسفارمرز - حصہ 1: عمومی تکنیکی تقاضے"
- GB/T20840.5-2013 "انسٹرومنٹ ٹرانسفارمرز - حصہ 5: Capacitive وولٹیج کے لیے اضافی تکنیکی تقاضے ٹرانسفارمر"
- GB/T19749-2005 "کپلڈ کیپسیٹرز اور Capacitive وولٹیج ڈیوائیڈرز"

قابل اطلاق ماحولیاتی حالات

آؤٹ ڈور وولٹیج ٹرانسفارمر بہترین ماحولیاتی موافقت کا حامل ہے اور پیچیدہ کے تحت مستحکم طور پر کام کر سکتا ہے بیرونی حالات. معیاری قابل اطلاق پیرامیٹرز مندرجہ ذیل ہیں:
- تنصیب کے منظرنامے: انڈور اور آؤٹ ڈور دونوں استعمال کے لیے موزوں
- محیطی درجہ حرارت: -40 ℃ ～ + 45 ℃ (خصوصی حالات اپنی مرضی کے مطابق اور بات چیت کی جا سکتی ہیں)
- زیادہ سے زیادہ ہوا کی رفتار: ≤150km/h
- شرح شدہ اونچائی: 2000m
- آئسنگ موٹائی: ≤10 ملی میٹر
- انسداد آلودگی کی درجہ بندی: معیاری کلاس D (کری پیج فاصلہ ≥ 43.3mm/kV)، اختیاری کلاس E (کری پیج فاصلہ ≥ 53.7mm/kV)

مصنوعات کے ساختی فوائد

Usune TYD سیریز CVT ایک ماڈیولر انٹیگریٹڈ ڈھانچہ اپناتا ہے، جس میں دو بنیادی حصے ہوتے ہیں: ایک کیپسیٹو وولٹیج تقسیم کرنے والا اور ایک برقی مقناطیسی آلہ۔ ساخت مضبوط اور پائیدار ہے:

1. اعلی طاقت Capacitive وولٹیج تقسیم کرنے والا

اعلی معیار کی پتلی فلم اور کپیسیٹر پیپر کمپوزٹ ڈائی الیکٹرک کا استعمال کرتا ہے۔ ایک سے زیادہ capacitor عناصر ہیں چینی مٹی کے برتن بشنگ کے اندر سیریز میں منسلک، اعلی معیار کے موصل تیل کے ساتھ ویکیوم سے رنگدار۔ مکمل طور پر سیل شدہ ڈھانچہ تیل کو ختم کرنے، اندرونی وولٹیج کے استحکام کو برقرار رکھنے کے لیے تیل کے معاوضے کے آلے سے لیس ہے رساو اور نمی کے مسائل. بولٹ اسمبلی کا ڈھانچہ آسان تنصیب اور محفوظ کنکشن کو یقینی بناتا ہے۔

2. انٹیگریٹڈ برقی مقناطیسی ڈیوائس

ایک بلٹ ان انٹرمیڈیٹ ٹرانسفارمر، معاوضہ دینے والا ری ایکٹر، اور تیز رفتار سیچوریٹنگ ری ایکٹر ڈیمپر پر مشتمل ہے، سبھی سیل بند تیل سے بھرے اسٹیل ٹینک کے اندر۔ یہ فیکٹری چھوڑنے سے پہلے کم وولٹیج ڈیوائیڈر کے ساتھ پہلے سے جمع ہوتا ہے، تیل کی موصلیت کے نظام کی مکمل تنہائی کو یقینی بنانا اور باہمی مداخلت کو ختم کرنا۔

3. سیفٹی پروٹیکشن ڈیزائن

واضح نشانات کے ساتھ سرشار ڈیمپنگ، گراؤنڈنگ، اور کیریئر ویو ٹرمینلز سے لیس۔ ایک سے زیادہ حفاظتی ڈھانچے حفاظتی خطرات جیسے ہائی وولٹیج کے رساو اور ثانوی آلات کو پہنچنے والے نقصان کو مؤثر طریقے سے روکتے ہیں۔

انجینئرنگ ایپلی کیشن کیس

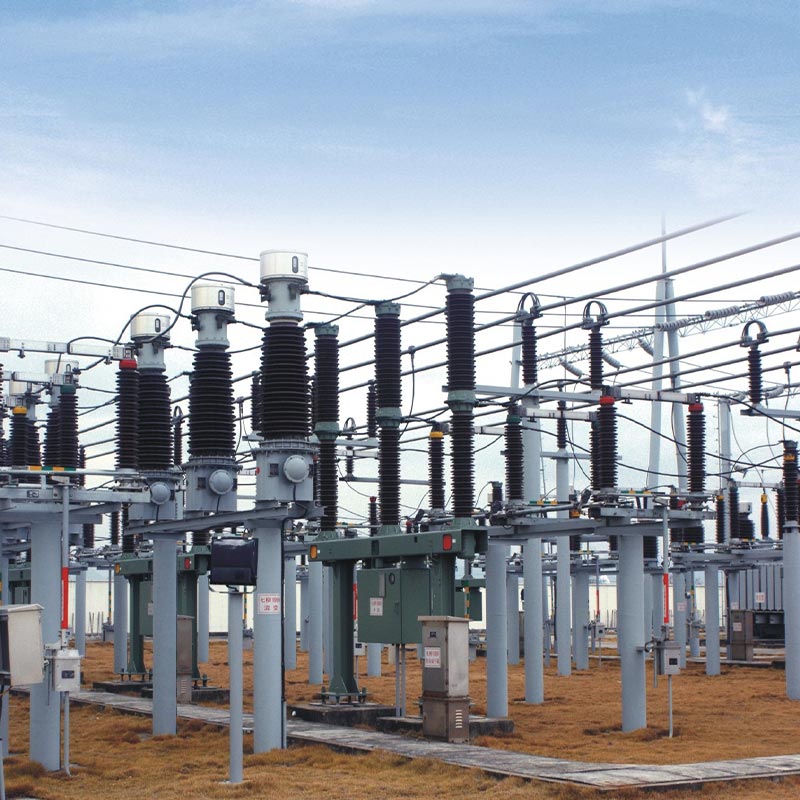

ہائی وولٹیج CVT آلات کے اعلیٰ معیار کے فراہم کنندہ کے طور پر، Usune کے TYD سیریز کے وولٹیج ٹرانسفارمرز Zhoushan، Zhejiang صوبے میں 110kV اربن پاور گرڈ کی تزئین و آرائش کے ایک اہم منصوبے پر کامیابی سے لاگو کیا گیا۔ دی پروجیکٹ نے کلاسک ماڈل TYD110/√3-0.02FH کا انتخاب کیا، جو مقامی کے پیچیدہ آپریٹنگ حالات کے لیے موزوں ہے۔ ساحلی علاقہ جس میں بھاری آلودگی ہے اور ایک غیر موثر طور پر گراؤنڈ نیوٹرل پوائنٹ۔
اس سب اسٹیشن میں اصل سامان غیر مستحکم وولٹیج کی پیمائش اور کمزور اینٹی مداخلت کا شکار تھا۔ صلاحیتیں CVTs کو Usune TYD سیریز CVTs سے تبدیل کرنے کے بعد، آلات مزید کے لیے مستحکم طور پر کام کر رہے ہیں۔ 3 سال سے زیادہ، سخت ماحول میں بھی درست پیمائش اور مستحکم سگنل آؤٹ پٹ کو برقرار رکھنا جیسے کہ نمی، نمک کا سپرے، اور تیز ہوائیں یہ سب اسٹیشن ریلے کے تحفظ اور کیریئر کے لیے قابل اعتماد مدد فراہم کرتا ہے۔ مواصلات، مؤثر طریقے سے علاقائی پاور گرڈ آپریشن کی وشوسنییتا کو بہتر بنانے، آلات کو کم کرنا ناکامی کی شرح، اور مصنوعات کی بہترین موسمی مزاحمت اور آلودگی کے خلاف مزاحمت کی کارکردگی کی مکمل تصدیق۔

آپریشن اور بحالی کی وضاحتیں

1. بنیادی آپریٹنگ پیرامیٹرز

- طویل مدتی آپریشن: 1.2 گنا درجہ بند وولٹیج (1.2Un)
- قلیل مدتی اوورلوڈ: 1.5Un وولٹیج پر 30 سیکنڈ تک کام کر سکتا ہے
- F-type dedicated: 1.9Un وولٹیج پر 8 گھنٹے مسلسل کام کر سکتا ہے

2. روزانہ دیکھ بھال کی ضروریات

- موصل تیل کے رساو کو روکنے کے لیے سامان کی سگ ماہی کی حالت کو باقاعدگی سے چیک کریں۔
- ڈیمپنگ ٹرمینلز d1 اور d2 کے قابل اعتماد کنکشن کو یقینی بنائیں؛ اوپن سرکٹ آپریشن سختی سے ممنوع ہے؛
- جب کیریئر کے سامان سے منسلک نہ ہو، N اور X ٹرمینلز کو قابل اعتماد طور پر شارٹ سرکٹ ہونا چاہیے۔
- سگ ماہی کے بولٹ اور تیل بھرنے والے سوراخوں کو سیل کرنے والے ڈھانچے کو غیر مجاز جدا کرنا ممنوع ہے۔
- تیل کی وجہ سے حفاظتی خطرات سے بچنے کے لیے برقی مقناطیسی یونٹ کی معمول کے مطابق تیل کے نمونے لینے اور جانچ کی ضرورت نہیں ہے۔ سطح میں کمی

مصنوعات کے طول و عرض۔

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: Usune TYD سیریز CVT کو شروع کرنے سے پہلے کون سے بنیادی ٹیسٹ مکمل کرنے کی ضرورت ہے؟

تین بنیادی ٹیسٹ DL/T596-1996 کے معیار کے مطابق مکمل ہونے چاہئیں: سب سے پہلے، اہلیت اور ڈائی الیکٹرک کپیسیٹر ڈیوائیڈر کے نقصان کی جانچ کی جانی چاہیے، اس کے ساتھ کیپیسیٹینس ویلیو نیم پلیٹ سے ≤2% اور ڈائی الیکٹرک نقصان ٹینجنٹ ≤0.002۔ دوسرا، الیکٹرومیگنیٹک یونٹ کی موصلیت کی مزاحمت کو a کا استعمال کرتے ہوئے جانچنا ضروری ہے۔ 2500V megohmmeter، ہر ٹرمینل کی زمین پر موصلیت کی مزاحمت کے ساتھ ≥500MΩ۔ تیسرا، درستگی انشانکن ٹیسٹ کے لیے ہائی وولٹیج لیڈز کے زاویہ کو بڑھانے کی ضرورت ہوتی ہے تاکہ آوارہ گنجائش کی مداخلت کو کم کیا جا سکے اور یقینی بنایا جا سکے پیمائش کی درستگی

Q2: آؤٹ ڈور وولٹیج ٹرانسفارمر کی سائٹ پر تنصیب کے لیے اہم احتیاطی تدابیر کیا ہیں؟

سب سے پہلے، کپیسیٹر ڈیوائیڈر اور برقی مقناطیسی ڈیوائس ایک مماثل سیٹ ہیں اور اس کے مطابق انسٹال ہونا ضروری ہے۔ نام کی تختی نمبر؛ ان کا من مانی تبادلہ نہیں کیا جا سکتا۔ دوسرا، برقی مقناطیسی یونٹ کے لفٹنگ سوراخ آئل ٹینک کو لہرانے کے لیے استعمال کیا جانا چاہیے۔ سامان کو روکنے کے لیے کیپسیٹر چینی مٹی کے برتن کی آستین کو اٹھانا ممنوع ہے۔ نقصان تیسرا، فاؤنڈیشن کو M20 اعلی طاقت والے بولٹ کے ساتھ درست کیا جانا چاہیے، اور سامان کا مجموعی جھکاؤ ہونا چاہیے 2/1000mm سے زیادہ نہیں. چوتھا، اس بات کو یقینی بنائیں کہ X ٹرمینل قابل اعتماد طریقے سے گراؤنڈ ہے اور ڈیمپنگ ٹرمینل محفوظ ہے۔ سامان کو پہنچنے والے نقصان سے بچنے کے لیے جڑا ہوا ہے۔

Q3: H، G، اور F لاحقہ ماڈل کن منظرناموں کے لیے موزوں ہیں؟

H انسداد آلودگی کی قسم ہے، جو بہت زیادہ آلودہ اور انتہائی سنکنرن ماحول جیسے ساحلی علاقوں کے لیے موزوں ہے۔ اور صنعتی بارودی سرنگیں؛ جی اونچائی کی قسم ہے، جو اونچائی، کم وولٹیج، اور کم درجہ حرارت کے لیے موزوں ہے ماحول، 2000m سے اوپر کے علاقوں کے لیے موزوں؛ F نظام کے موافق قسم ہے، خاص طور پر نیوٹرل پوائنٹ کے لیے ڈیزائن کیا گیا ہے۔ غیر مؤثر طریقے سے گراؤنڈ پاور سسٹم، مضبوط اوور وولٹیج رواداری کے ساتھ، خصوصی پاور گرڈ کے لیے موزوں آپریٹنگ حالات.

فیکٹری کی طاقت اور سروس کی گارنٹی

Zhejiang Usune الیکٹرک ایک پیشہ ور ہائی وولٹیج برقی آلات کی فیکٹری ہے جو R&D، پیداوار، کو مربوط کرتی ہے اور فروخت. ہائی وولٹیج ٹرانسفارمر فیلڈ میں سالوں کے تجربے کے ساتھ، یہ ایک مکمل پروڈکشن سسٹم رکھتا ہے۔ اور سخت معیار کے معائنہ کے عمل۔ تمام TYD پروڈکٹس قومی معیاری جانچ پاس کر چکے ہیں، مستحکم کو یقینی بناتے ہوئے کارکردگی اور اعلی لاگت کی تاثیر۔ معیاری مصنوعات اور اپنی مرضی کے مطابق حل فراہم کیے جاسکتے ہیں۔ مختلف وولٹیج کی سطح، ماحولیاتی حالات، اور پاور گرڈ کی ضروریات، قابل اعتماد ہائی وولٹیج فراہم کرتے ہیں عالمی پاور پروجیکٹس کے لیے معاون آلات۔
