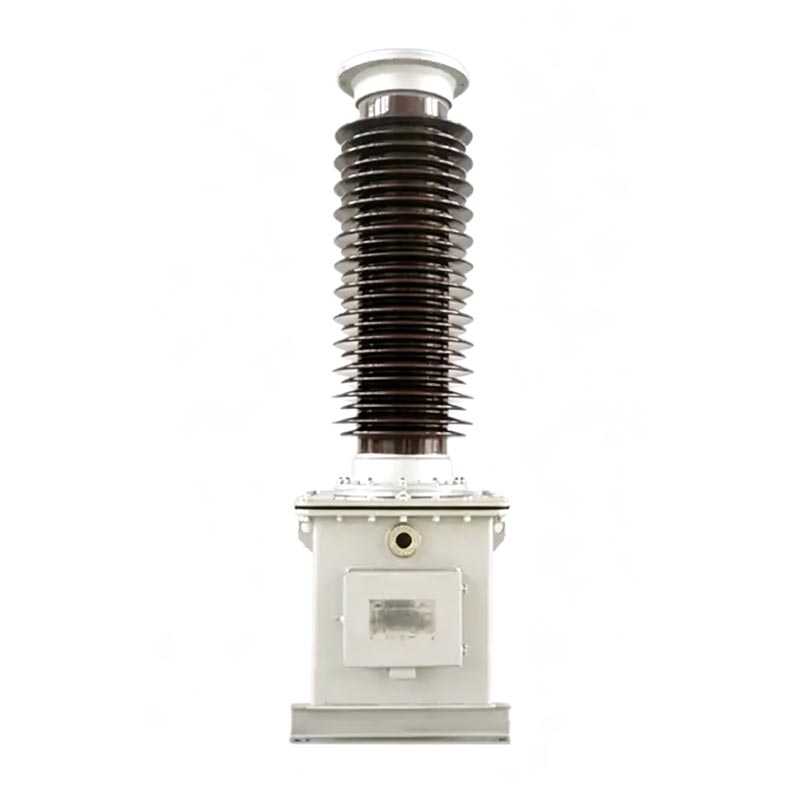

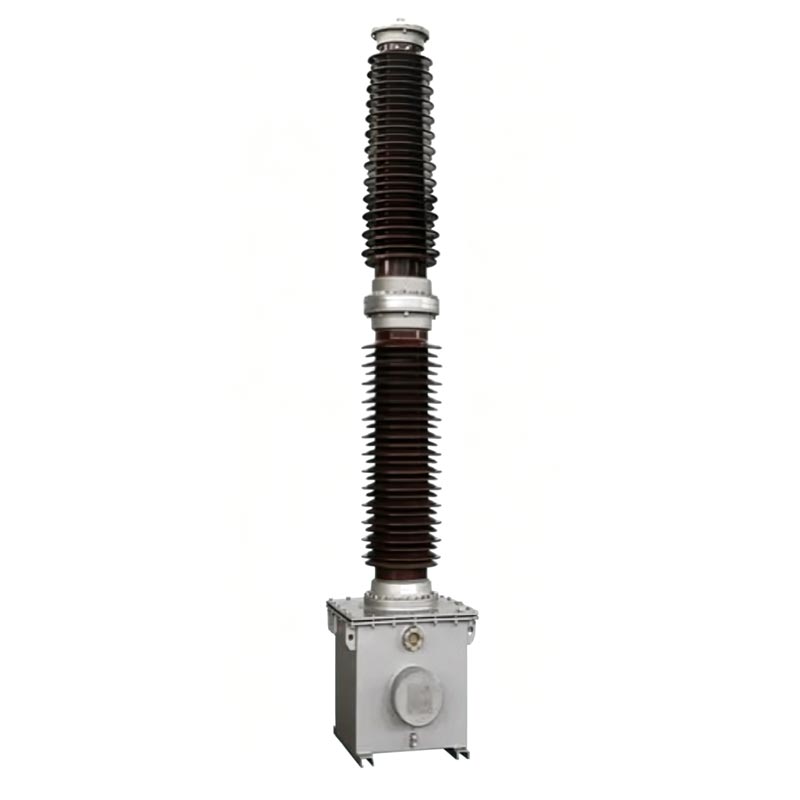

110 kV Pt وولٹیج ٹرانسفارمر

Usune TYD سیریز 110 kV Pt وولٹیج ٹرانسفارمر خاص طور پر ایک اعلیٰ کارکردگی والا کپیسیٹیو وولٹیج ٹرانسفارمر ہے 110kV ہائی وولٹیج پاور گرڈ کے لیے ڈیزائن کیا گیا ہے۔ مصنوعات capacitive وولٹیج ڈویژن اصول اور ایک مکمل طور پر اپنایا مہربند تیل میں ڈوبی ساخت، روایتی ٹرانسفارمرز جیسے بڑے سائز اور کمزور کی خامیوں سے گریز مخالف مداخلت، اور بہترین آلودگی مزاحمت، کم درجہ حرارت رواداری، اور ہوا کے خلاف مزاحمت کا حامل ہے۔ یہ سامان پیمائش، تحفظ، اور کیریئر کمیونیکیشن کپلنگ کے افعال کو مربوط کرتا ہے، اور یہ ایک بنیادی معاون ہے 110kV پاور ٹرانسمیشن اور ٹرانسفارمیشن سسٹم کے ذہین آپریشن اور دیکھ بھال کے لیے آلہ۔

110 kV Pt وولٹیج ٹرانسفارمر سختی سے قومی معیارات GB/T20840.1-2010, GB/T20840.5-2013، اور GB/T19749-2005۔ اس کے ڈیزائن، پیداوار، اور جانچ کے عمل کو معیاری بنایا گیا ہے، اور کارکردگی کے تمام پیرامیٹرز کو پورا کرتے ہیں۔ بجلی کے سامان کے لئے حفاظتی جانچ کی وضاحتیں

کیپسیٹر وولٹیج ٹرانسفارمر

TYD-35 (66, 110/220)kV-0.01 (0.02)

عمومی ہدایات

پروڈکٹ ماڈل کی وضاحت

- TYD: capacitive وولٹیج ٹرانسفارمرز کے لیے خصوصی کوڈ
- 110/3: سسٹم کا ریٹیڈ فیز وولٹیج جس سے یہ مطابقت رکھتا ہے 110kV ہے
- 0.02: capacitive وولٹیج ڈیوائیڈر کی درجہ بندی کی گنجائش 0.02μF ہے
- لاحقہ خصوصیت کوڈ: H - انسداد آلودگی کی قسم؛ G - اونچائی کی قسم (2000m سے زیادہ اونچائی کے لیے موزوں)؛ F - نیوٹرل پوائنٹ غیر مؤثر طریقے سے گراؤنڈ سسٹم کے لیے موزوں ہے۔

مثال: TYD110/3-0.02FH ایک capacitive وولٹیج ٹرانسفارمر کی نمائندگی کرتا ہے جو 110kV نیوٹرل پوائنٹ کے لیے موزوں ہے غیر مؤثر طریقے سے گراؤنڈ پاور گرڈ، 0.02μF کی درجہ بندی کی گنجائش اور ایک اعلی انسداد آلودگی کی درجہ بندی کے ساتھ۔

بنیادی ساخت کے اجزاء

1. Capacitive وولٹیج ڈیوائیڈر

کپلنگ کیپسیٹرز اور وولٹیج تقسیم کرنے والے کیپسیٹرز پر مشتمل ہے۔ کپیسیٹر کے متعدد سیٹ عناصر چینی مٹی کے برتن بشنگ کے اندر سیریز میں جڑے ہوئے ہیں۔ اس میں اعلیٰ قسم کی پتلی فلم اور کپیسیٹر کاغذ استعمال کیا گیا ہے۔ جامع ڈائی الیکٹرک اور ویکیوم اعلی معیار کے موصل تیل سے رنگدار ہے۔ سامان مکمل طور پر سیل ہے۔ مستحکم اندرونی دباؤ کو برقرار رکھنے، تیل کے رساو کو روکنے کے لیے بلٹ ان آئل کمپنسیشن ڈیوائس کے ساتھ ڈھانچہ، سائٹ پر نمونے لینے کی ضرورت کو ختم کریں، بیرونی نمی اور نجاست کو مؤثر طریقے سے الگ کریں، اور مستحکم کو یقینی بنائیں موصلیت کی کارکردگی.

2. برقی مقناطیسی ڈیوائس

110 kV Pt وولٹیج ٹرانسفارمر تیل سے بھرے اسٹیل ٹینک کے اندر مکمل طور پر بند ہے (جو کہ کیپیسیٹر بیس)، بشمول ایک انٹرمیڈیٹ ٹرانسفارمر، ایک معاوضہ دینے والا ری ایکٹر، اور ایک تیز سیچوریشن ری ایکٹر damper یہ فیکٹری چھوڑنے سے پہلے کم وولٹیج تقسیم کرنے والے کیپسیٹر کے ساتھ پہلے سے جمع ہوتا ہے۔ برقی مقناطیسی یونٹ اور کپیسیٹر ڈیوائیڈر کا آئل سرکٹ مکمل طور پر الگ تھلگ ہے، اس بات کو یقینی بناتا ہے کہ کوئی مداخلت نہ ہو اور آپریشن مستحکم ہو۔ ثانوی وائرنگ اور کیریئر ویو ٹرمینلز مرکزی طور پر ٹینک کی سائیڈ دیوار پر ایک جنکشن باکس میں واقع ہیں، سائٹ پر آسانی سے وائرنگ اور دیکھ بھال کے لیے واضح طور پر لیبل لگا ہوا ہے۔

بنیادی مصنوعات کے افعال

1. توانائی کی پیمائش اور وولٹیج کی نگرانی

معیاری کم وولٹیج سگنل فراہم کرنے کے لیے آؤٹ پٹ کو درست طریقے سے نیچے کرتا ہے، پاور کے لیے قابل اعتماد ڈیٹا سپورٹ پیش کرتا ہے۔ گرڈ انرجی میٹرنگ اور ریئل ٹائم وولٹیج مانیٹرنگ۔

2. پاور گرڈ ریلے پروٹیکشن

ریلے کے تحفظ اور خودکار کنٹرول کے آلات سے لیس، یہ پاور گرڈ کی خرابی کی شناخت کے قابل بناتا ہے، ہم وقت سازی کی توثیق، اور لائن پروٹیکشن، سامان کو پہنچنے والے نقصان اور پاور گرڈ حادثات کی وجہ سے روکنا وولٹیج کی بے ضابطگیوں

3. کیریئر کمیونیکیشن کپلنگ

پاور لائن کیریئر کمیونیکیشن کے لیے ایک سرشار کپلنگ کیپیسیٹر کے طور پر کام کرتا ہے، اس کے لیے ایک مستحکم سگنل چینل فراہم کرتا ہے۔ پاور گرڈ ڈیٹا ٹرانسمیشن اور ریموٹ آپریشن اور دیکھ بھال۔

تکنیکی پیرامیٹرز اور آپریٹنگ ماحول

1. بنیادی تکنیکی پیرامیٹرز

- مطابقت پذیر آپریٹنگ حالات: 50/60Hz AC پاور سسٹم
- سیکنڈری آؤٹ پٹ وولٹیج: 100/√3V، 100V (معیاری وضاحتیں)
- ڈائی الیکٹرک نقصان ٹینجنٹ: ≤0.002
- کپیسیٹر کی خرابی: نیم پلیٹ کی درجہ بندی کے ±2% سے زیادہ نہیں۔
- موصلیت کی مزاحمت: ≥500MΩ (2500V میگوہ میٹر سے ماپا جاتا ہے)
- اوور وولٹیج آپریشن کی اہلیت: 1.2 گنا درجہ بند وولٹیج پر طویل مدتی آپریشن؛ 1.5 پر مختصر مدتی آپریشن 30 سیکنڈ کے لیے اوقات ریٹیڈ وولٹیج؛ ٹائپ ایف 1.9 گنا ریٹیڈ وولٹیج پر 8 گھنٹے مسلسل کام کر سکتا ہے۔

2. قابل اطلاق ماحولیاتی حالات

- آپریٹنگ درجہ حرارت: -40 ℃ ~ + 45 ℃ (خاص حالات کے لئے مرضی کے مطابق)
- زیادہ سے زیادہ ہوا کی رفتار مزاحمت: 150 کلومیٹر فی گھنٹہ
- قابل اطلاق اونچائی: ≤2000m (اونچائی والے ماڈلز درخواست پر دستیاب ہیں)
- زیادہ سے زیادہ آئسنگ موٹائی: 10 ملی میٹر
- انسداد آلودگی کی درجہ بندی: معیاری کلاس D (کری پیج فاصلہ ≥ 43.3 ملی میٹر/kV)، اختیاری کلاس E (کری پیج فاصلہ ≥ 53.7 mm/kV)

انجینئرنگ درخواست کیس

Usune TYD110/3-0.02FH انسداد آلودگی 110 kV Pt وولٹیج ٹرانسفارمر کو کامیابی کے ساتھ آؤٹ ڈور پر لگایا گیا تھا۔ Zhejiang صوبے میں 110kV علاقائی سب اسٹیشن کی تزئین و آرائش کا منصوبہ۔ یہ سب اسٹیشن آس پاس کی خدمت کرتا ہے۔ صنعتی پارکس اور رہائشی علاقے، جن میں انتہائی زیادہ بجلی کی فراہمی کے استحکام اور سامان کی بھروسے کی ضرورت ہوتی ہے۔ ایک ساحلی علاقے میں واقع ہے جس میں زیادہ نمی، زیادہ نمک کے سپرے، اور بھاری آلودگی، اور بار بار سمندری ہواؤں کے ساتھ، پروجیکٹ ہائی وولٹیج سے سخت انسداد آلودگی، اینٹی سنکنرن، اور عمر مخالف کارکردگی کا مطالبہ کرتا ہے۔ سامان

سازوسامان کو مینوفیکچرر کی تصریحات کے مطابق لہرایا گیا، نصب کیا گیا اور سختی سے کام کیا گیا۔ آپریشن میں ڈالنے سے پہلے. سائٹ کے دو سال کے آپریشن اور دیکھ بھال اور باقاعدگی سے جانچ کے اعداد و شمار سے پتہ چلتا ہے کہ بنیادی پیرامیٹرز جیسے آلات کی گنجائش اور ڈائی الیکٹرک نقصان مسلسل قومی معیارات پر پورا اترتے ہیں، بغیر نمبر کے تیل کا رساو، غیر معمولی شور، یا پیرامیٹر بڑھنے جیسے مسائل۔ اس کی اعلیٰ اینٹی فاؤلنگ اور اینٹی سنکنرن ڈھانچہ مؤثر طریقے سے ساحلی نمک کے اسپرے اور مرطوب ہوا کے سنکنرن کے خلاف مزاحمت کرتا ہے، عام خرابیوں سے بچتا ہے جیسے روایتی آلے کے ٹرانسفارمرز میں موصلیت کی عمر اور وولٹیج کے اتار چڑھاو۔ یہ مستحکم طور پر طاقت کو مکمل کرتا ہے۔ میٹرنگ، وولٹیج کی نگرانی، اور کیریئر کمیونیکیشن کپلنگ، مسلسل اور محفوظ بجلی کی فراہمی کو یقینی بنانا سب اسٹیشن، اور سخت بیرونی حالات میں مصنوعات کے استحکام اور موافقت کی مکمل تصدیق کرنا۔

تنصیب اور بحالی کی وضاحتیں

1. انسٹالیشن پوائنٹس

سامان کیپسیٹر وولٹیج ڈیوائیڈر + برقی مقناطیسی ڈیوائس کے مکمل سیٹ کے طور پر بھیجا جاتا ہے۔ انسٹال کرنا ضروری ہے۔ نام کی تختی نمبروں پر سختی سے عمل کریں؛ صوابدیدی اختلاط اور تبدیلی سختی سے ممنوع ہے۔ سامان کے لیے لہراتے ہوئے، برقی مقناطیسی یونٹ کے آئل ٹینک کے لیے وقف لفٹنگ ہولز کا استعمال کیا جانا چاہیے۔ کی براہ راست لہرانا capacitor چینی مٹی کے برتن bushings ممنوع ہے. فاؤنڈیشن M20 اعلی طاقت والے بولٹ کے ساتھ اور مجموعی طور پر طے کی گئی ہے۔ تنصیب کا جھکاؤ زاویہ ≤2/1000mm ہے تاکہ سامان کے مستحکم آپریشن کو یقینی بنایا جاسکے۔

کلیدی وائرنگ کے تقاضے: ڈیمپر ٹرمینلز d1 اور d2 قابل اعتماد طریقے سے جڑے ہوئے ہوں۔ کھلے سرکٹس سختی سے ہیں ممنوع جب کیریئر کے آلات سے منسلک نہ ہو، N اور X ٹرمینلز کو قابل اعتماد طور پر شارٹ سرکٹ ہونا چاہیے۔ دوران آلات کے آپریشن، ٹرمینل X کو براہ راست اور قابل اعتماد طریقے سے گراؤنڈ ہونا چاہیے تاکہ ہائی وولٹیج کو داخل ہونے سے روکا جا سکے۔ ثانوی دیوار، سامان کو نقصان پہنچانا، اور ذاتی حفاظت کو خطرے میں ڈالنا۔

2. آپریشن اور دیکھ بھال اور حفاظتی احتیاطی تدابیر

سازوسامان ایک مکمل طور پر سیل شدہ تیل میں ڈوبی ہوئی ساخت کی خصوصیات رکھتا ہے، مستحکم کارکردگی کو یقینی بناتا ہے اور ضرورت کو ختم کرتا ہے۔ معمول کے تیل کے نمونے لینے اور جانچ کے لیے۔ معمول کی دیکھ بھال کے لیے صرف سامان کی سیلنگ کی وقتاً فوقتاً جانچ کی ضرورت ہوتی ہے۔ حالت، ٹرمینل کی تنگی، اور غیر معمولی شور، ثانوی وولٹیج کی بے ضابطگیوں، اور اچانک کے لیے خرابیوں کا ازالہ کھلے ڈیلٹا کنکشن میں وولٹیج اسپائکس۔ سامان کے باندھنے والے بولٹ اور سیلنگ کی غیر مجاز جداگانہ ساخت سختی سے ممنوع ہے. کپیسیٹر ڈیوائیڈر اور برقی مقناطیسی ڈیوائس کو بغیر الگ نہیں کیا جانا چاہیے۔ کارخانہ دار کی اجازت سامان کو ختم کرنے کے بعد، اسے مقامی ماحولیاتی کے حوالے کرنا ضروری ہے۔ ماحولیاتی آلودگی کو روکنے کے لیے مرکزی اور بے ضرر تصرف کے لیے محکمہ تحفظ۔

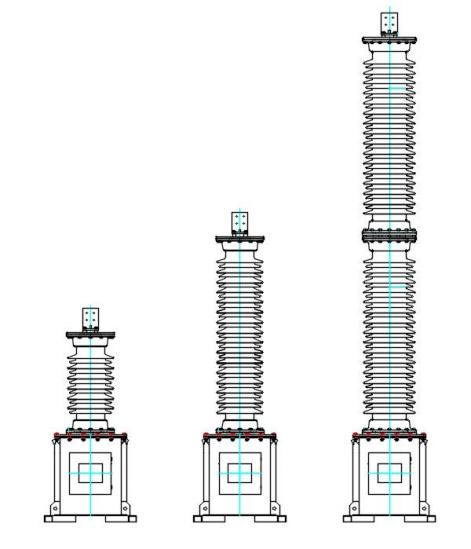

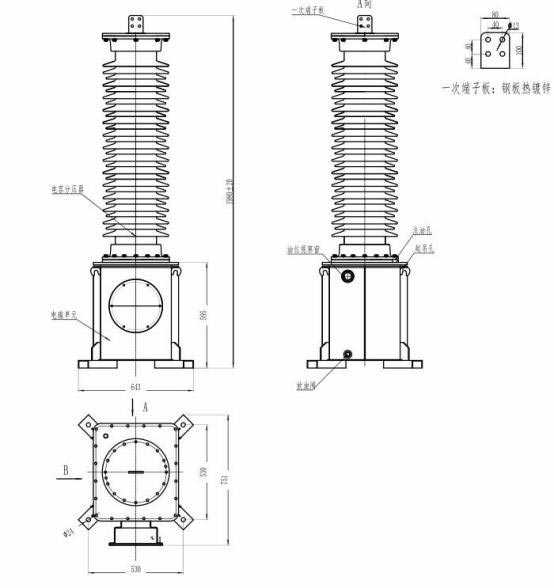

مصنوعات کے طول و عرض۔

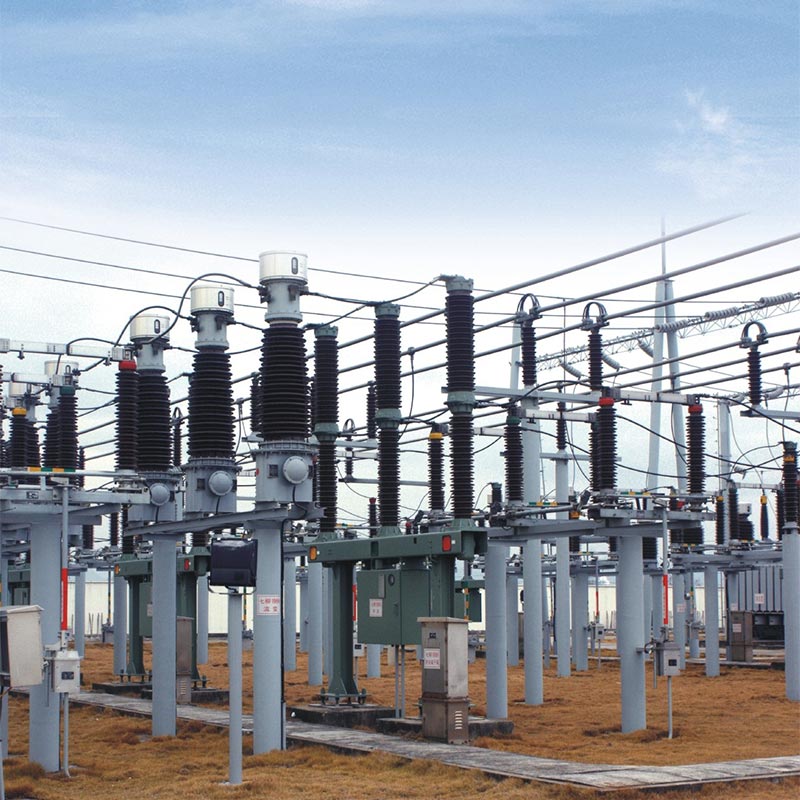

پروجیکٹ حوالہ

کاس اسپیس راکٹ لانچ پروجیکٹ

ٹیسٹ رپورٹ

اکثر پوچھے گئے سوالات

Q1: Usune 110 kV Pt وولٹیج ٹرانسفارمر کے H, G, اور F لاحقہ ماڈلز میں کیا فرق ہے، اور وہ کن منظرناموں کے لیے موزوں ہیں؟

H آلودگی سے بچنے والی قسم ہے، جو ساحلی اور بہت زیادہ آلودہ صنعتی منظرناموں کے لیے موزوں ہے، کریپج فاصلہ اور سنکنرن مزاحمت؛ G ہائی-اونچائی کی قسم ہے، جو 2000 میٹر اونچائی سے اوپر والے علاقوں کے لیے موزوں ہے، کم وولٹیج اور مضبوط الٹرا وایلیٹ ماحول کے لیے موزوں؛ F غیر موثر پوائنٹ کے لیے ایک وقف شدہ قسم ہے۔ گراؤنڈنگ، مضبوط اوور وولٹیج رواداری کے ساتھ، متعلقہ پاور گرڈ سسٹم کے لیے موزوں ہے۔ مناسب ماڈل پروجیکٹ کے جغرافیائی ماحول اور پاور گرڈ سسٹم کی بنیاد پر منتخب کیا جا سکتا ہے۔

Q2: آلات کے آپریشن کے دوران ٹرمینلز D1, D2 اور N-X کو منقطع کرنا کیوں سختی سے منع ہے؟

D1 اور D2 ڈیمپر ٹرمینلز ہیں۔ ان کو کھولنے سے ڈیمپر فیل ہو جائے گا، جس سے اندرونی اوور وولٹیج بڑھے گی اور کیپسیٹرز اور برقی مقناطیسی اکائیوں کو مستقل نقصان پہنچانا۔ جب کوئی کیریئر کا سامان منسلک نہیں ہوتا ہے، ٹرمینلز کو منقطع کرنے سے N-X ہائی وولٹیج کو ثانوی جنکشن باکس میں داخل ہونے کی اجازت دے گا، ثانوی کو جلا کر نگرانی اور تحفظ کا سامان اور حفاظتی حادثے کا سبب بننا۔ ٹرمینل کنکشن کی وشوسنییتا ہونا ضروری ہے سامان کو شروع کرنے سے پہلے چیک کیا جاتا ہے۔

Q3: کیا Usune 110 kV Pt وولٹیج ٹرانسفارمر کو آپریشن کے دوران وقتاً فوقتاً تیل کے نمونے لینے اور جانچ کی ضرورت ہوتی ہے؟

نہیں، وقتاً فوقتاً تیل کے نمونے لینے اور جانچ کی ضرورت نہیں ہے۔ برقی مقناطیسی یونٹ کم وولٹیج پر کام کرتا ہے، اور a قابل اعتماد کو یقینی بناتے ہوئے، فیکٹری چھوڑنے سے پہلے سگ ماہی اور کارکردگی کے ٹیسٹ کا مکمل سیٹ مکمل کر لیا گیا ہے۔ سگ ماہی کی کارکردگی. سائٹ پر نمونے لینے سے سامان کے اندرونی دباؤ کے توازن میں خلل پڑے گا، جس کی وجہ سے ممکنہ مسائل جیسے تیل کی سطح میں کمی، نمی کا دخل، اور موصلیت کا خراب ہونا۔ صرف معمول کی جانچ پڑتال مہروں کی سالمیت اور برقی پیرامیٹرز کے استحکام کی تصدیق کرنے کی ضرورت ہے۔ اگر پیرامیٹرز غیر معمولی ہیں، خصوصی جانچ کے لیے صنعت کار سے رابطہ کریں۔
