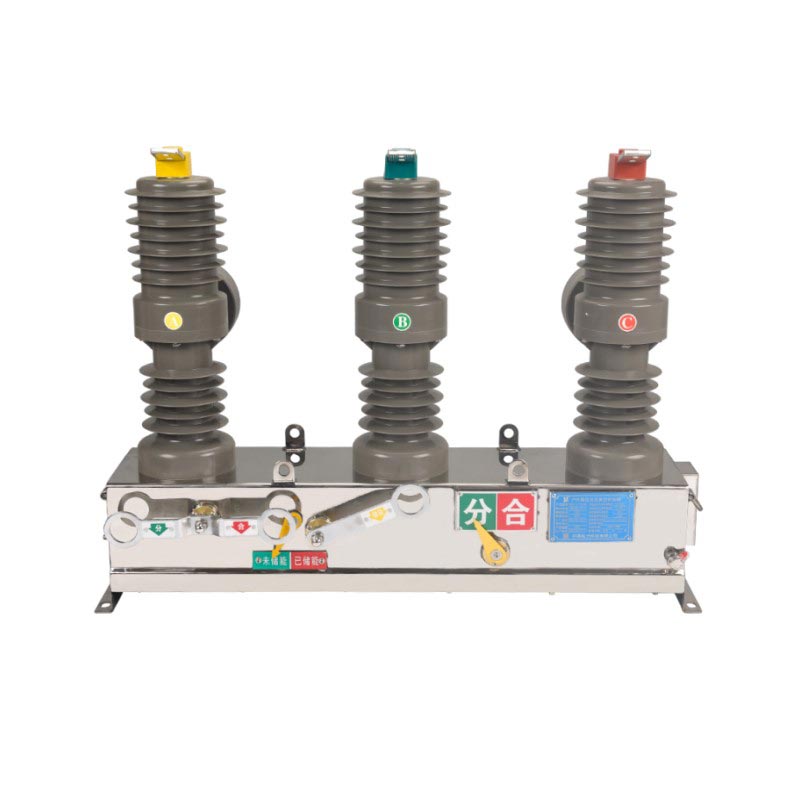

Usune ZW32-12 11 kV پول ماونٹڈ ویکیوم سرکٹ بریکر ایک بیرونی قطب پر نصب ویکیوم سرکٹ بریکر ہے۔ خاص طور پر 10kV–12kV بجلی کی تقسیم کے نظام کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک اعلی قابل اعتماد ویکیوم انٹرپرٹر کے لیے استعمال کرتا ہے۔ قوس مختلف کرنٹوں کو بجھانا، درست طریقے سے اور محفوظ طریقے سے آن اور آف کرنا۔ اس کا مضبوط مکینیکل ڈھانچہ سپورٹ کرتا ہے۔ بار بار آپریشن اور ایسے منظرناموں کے لیے موزوں ہے جن میں بار بار سوئچنگ کی ضرورت ہوتی ہے۔
- شرح شدہ وولٹیج: 12kV (10kV/11kV سسٹمز کے ساتھ ہم آہنگ)
- تعدد: 50/60Hz
- مراحل کی تعداد: تھری فیز اے سی
- موصلیت: آؤٹ ڈور گریڈ اینٹی ایجنگ اور سنکنرن مزاحم مواد
- آپریشن کا طریقہ: دستی/الیکٹرک، ذہین کنٹرولرز کے ساتھ ہم آہنگ
- تیز ویکیوم آرک بجھانے کی رفتار، مختصر توڑنے کا وقت، اور اعلی آپریشنل استحکام؛
- بہترین شارٹ سرکٹ توڑنے کی صلاحیت، مؤثر طریقے سے لائنوں اور سامان کی حفاظت؛
- طویل مکینیکل اور برقی زندگی، اکثر آپریشن کے منظرناموں کے لیے موزوں۔

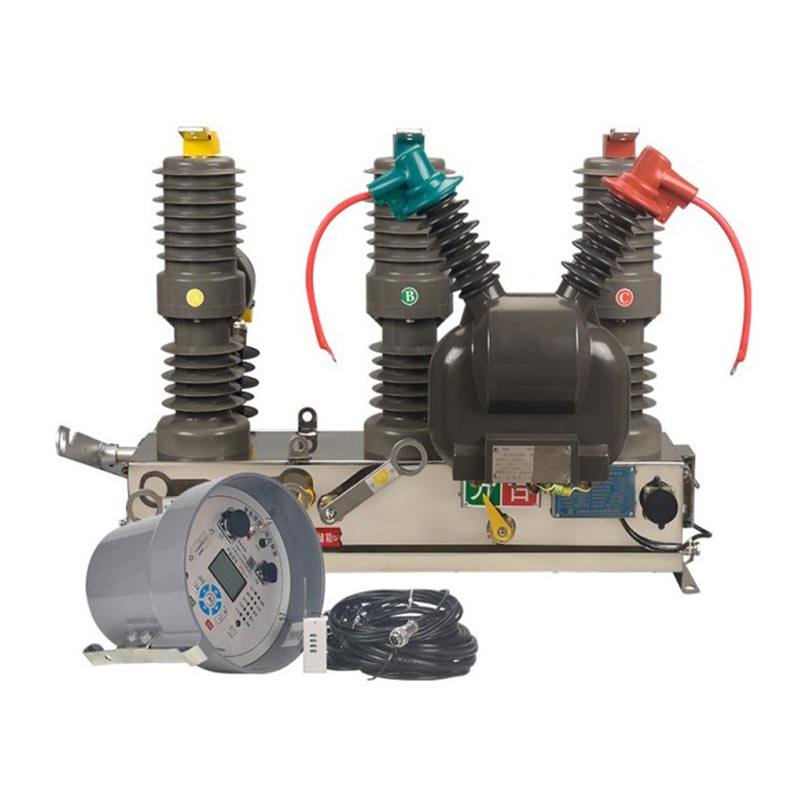

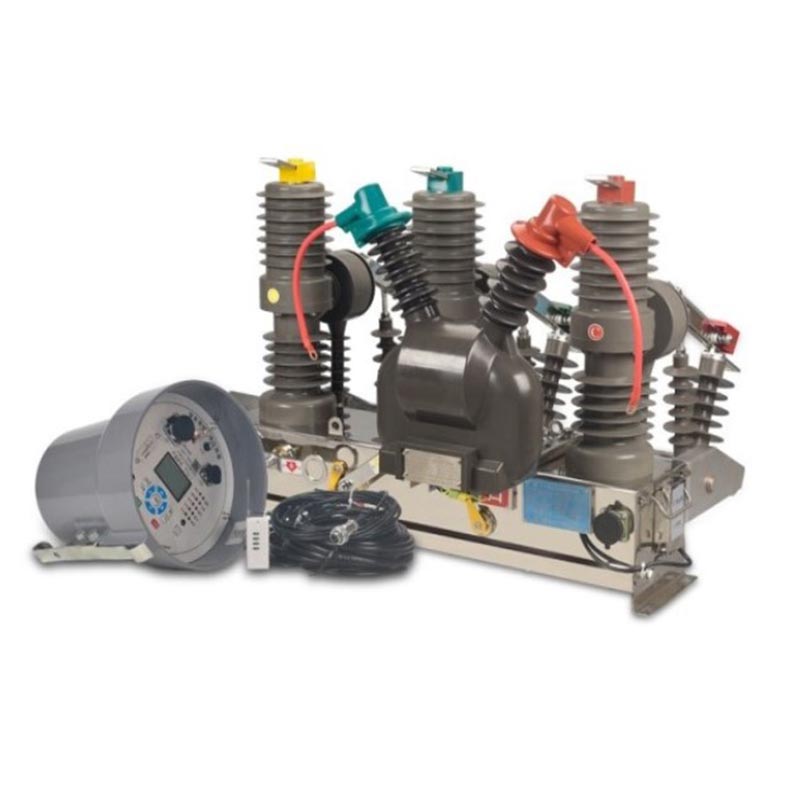

جب Usune ذہین کنٹرولر کے ساتھ جوڑا بنایا جاتا ہے، تو یہ خود کار طریقے سے دوبارہ بند کرنے والا بنا سکتا ہے، یہ سمجھتے ہوئے:
- ریموٹ کنٹرول: ڈسپیچ سینٹر کے ذریعے ریموٹ کھولنے اور بند کرنے کا آپریشن؛
- ٹیلی میٹری: کرنٹ، وولٹیج، پاور، اور انرجی ڈیٹا کی ریئل ٹائم نگرانی؛
- ریموٹ سگنلنگ: آلات کی حیثیت، الارم، اور غلطی کی معلومات کو فعال طور پر رپورٹ کرنا؛
- ریموٹ ایڈجسٹمنٹ: تحفظ کے پیرامیٹرز کی آن لائن ترتیب اور ترمیم۔
- مکمل طور پر منسلک IP54+ تحفظ کی درجہ بندی، ڈسٹ پروف، رین پروف، اور کنڈینسیشن پروف؛
-40℃ سے +70℃ تک کے ماحول میں مستحکم آپریشن، نمک کے اسپرے، نمی اور آلودگی کے خلاف مزاحم؛
- کمپیکٹ ڈھانچہ، قطب پر چڑھنے کے قابل، انسٹال کرنے میں آسان اور کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔
آنہوئی صوبہ، چین میں دیہی پاور گرڈ آٹومیشن اپ گریڈ پروجیکٹ
دیہی پاور گرڈز میں بار بار عارضی فالٹس (بجلی کے جھٹکے، درخت سے رابطہ)، فالٹ آئسولیشن کی رفتار سست، اور بڑے پیمانے پر بجلی کی بندش کا خطرہ۔
ذہین کنٹرولرز کے ساتھ 120 Usune ZW32-12 reclosers کو 10kV اوور ہیڈ لائنوں کے لیے قطب پر نصب ریکلوزر کے طور پر تعینات کریں۔
- فالٹ آئسولیشن: شارٹ سرکٹ کی خرابیوں کے لیے 50ms کے اندر خودکار ٹرپنگ، 1 منٹ کے اندر بجلی کی بحالی
غیر خراب علاقوں؛
- عارضی خرابی کا خاتمہ: خود کار طریقے سے دوبارہ بند ہونے سے 85% عارضی بجلی کی بندش ختم ہوجاتی ہے۔
- ریموٹ مینجمنٹ: "فور ریموٹ" فنکشنز سائٹ پر معائنہ کے کام کے بوجھ کو 60 فیصد کم کرتے ہیں اور ڈسپیچ کو بہتر بناتے ہیں۔
70٪ کی طرف سے کارکردگی؛
- وشوسنییتا: دو سال سے زیادہ کے آپریشن کے بعد، ناکامیوں (MTBF) کے درمیان اوسط وقت> 85,000 گھنٹے ہے بغیر کسی بڑی خرابی کے، 30,000 سے زیادہ دیہی صارفین کے لیے بجلی کی فراہمی کی قابل اعتمادی کو بہتر بنانا۔
| آئٹم | یونٹ | پیرامیٹرز | ||
| شرح شدہ وولٹیج | kV | 12 | ||
| شرح شدہ موصلیت کی سطح | 1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | خشک ٹیسٹ | kV | 42۔ 48 |
| گیلے ٹیسٹ | 34 | |||
| وولٹیج کو برداشت کرنے والی بجلی کا تسلسل (چوٹی کی قیمت) | 75۔ 85 | |||
| شرح شدہ تعدد | ہرٹز | 50 | ||
| شرح شدہ کرنٹ | A | 630 | ||
| شرح شدہ شارٹ سرکٹ کرنٹ ڈراپ آؤٹ | کے اے | 12.5/16/20 | ||
| شرح شدہ شارٹ سرکٹ بریک اور بند کرنٹ (چوٹی) | کے اے | 50 | ||
| شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ | کے اے | 50 | ||
| 4S 4s ریٹیڈ شارٹ ٹائم کرنٹ کا سامنا | کے اے | 20 | ||
| ریٹیڈ آپریٹ ترتیب | 0-0.3s-C0-180s-0 | |||
| بریک ٹائم / بریک والو کا وقت بند کریں۔ | MS | 25~50/15~50 | ||
| ریٹیڈ شارٹ بریک کرنٹ کے لیے وقفے کے اوقات | اوقات | 30 | ||
| مشینی زندگی | اوقات | 10000 | ||
| 1 منٹ پاور فریکوئنسی کنٹرول سرکٹ اور معاون سرکٹ کے وولٹیج کو برداشت کرتی ہے۔ | V | 2000 | ||
| ریٹیڈ ورکنگ وولٹیج اور معاون سرکٹ ریٹیڈ وولٹیج | V | DC220/AC220 | ||
| اوور کرنٹ ٹرپر | شرح شدہ کرنٹ | A | 5 | |
| موجودہ سچائی کو ٹرپ کرنا | % | ±10 | ||
A: اس کے ویکیوم انٹرپرٹر میں کم رابطہ لباس اور طویل برقی زندگی ہے۔ اس کی صحت سے متعلق موسم بہار آپریٹنگ میکانزم اعلی مکینیکل استحکام ہے (مکینیکل آپریشن کی گنتی ≥10,000 بار)؛ اس کا مواد اور ساخت ہے تھکاوٹ مزاحم، بار بار آپریشن کے دوران مستحکم کارکردگی کو برقرار رکھنے، اسے بار بار کے لیے موزوں بناتا ہے۔ سوئچنگ منظرنامے جیسے کیپیسیٹر بینک اور صنعتی لائنیں۔
A: ZW32-12 کو RS-485 یا وائرلیس (4G/LoRa) کے ذریعے Usune FTU کنٹرولر سے جوڑیں۔ کنٹرولر آلہ جمع کرتا ہے۔ ڈیٹا، ماسٹر اسٹیشن کے ساتھ بات چیت کرتا ہے، اور ریموٹ کمانڈز کو چلاتا ہے، اس طرح ریموٹ کنٹرول حاصل کرتا ہے، ریئل ٹائم ٹیلی میٹری، اسٹیٹس ریموٹ سگنلنگ، اور آن لائن ریموٹ ایڈجسٹمنٹ کے افعال۔
A: یہ پروڈکٹ عملی طور پر دیکھ بھال سے پاک ہے۔ باقاعدگی سے چیک کرنے کی سفارش کی جاتی ہے:
- ہر 1-2 سال بعد: مہروں، بندھنوں اور موصلیت کی کارکردگی کو چیک کریں۔
- ہر 2-3 سال بعد: ویکیوم انٹرپرٹر کی سالمیت کی جانچ کریں اور رابطے کی مزاحمت کی پیمائش کریں۔
- ہر 5 سال بعد: مکینیکل اور برقی کارکردگی کا ایک جامع انشانکن انجام دیں۔ Usune فراہم کرتا ہے
زندگی بھر تکنیکی مدد اور تربیتی خدمات۔
Usune ZW32-12 11 KV پول ماونٹڈ ویکیوم سرکٹ بریکر بہترین کارکردگی، ذہین آپریشن کو یکجا کرتا ہے، اور استحکام. چین میں ایک معروف صنعت کار کے طور پر، Usune قابل اعتماد مصنوعات کے معیار کو یقینی بناتا ہے، شہری اور دیہی پاور گرڈز، صنعتی پارکس، اور توانائی کے نئے نظام، جو اسے جدید پاور میں ترجیحی آلات بناتے ہیں۔ تقسیم کا میدان اس کے پختہ فیلڈ ایپلی کیشن کے تجربے اور جامع تکنیکی مدد کے ساتھ، Usune کے پاس ہے۔ عالمی پاور انفراسٹرکچر سیکٹر میں ایک قابل اعتماد سپلائر اور صنعت کار بنیں۔
